Интегрированный дизайн: 48 В.
Умная литиевая батарея: интеллектуальная литиевая батарея поддерживает смешивание новых и старых батарей и свинцовых аккумуляторов, и имеет интеллектуальную функцию повышения для удовлетворения потребностей 5G удаленного источника питания
Высокая мощность: до 600а (36 кВт)
Поддержка высокой емкости: поддержка до 10 групп 48V100AH или 48V165AH Smart Lithium Batteries

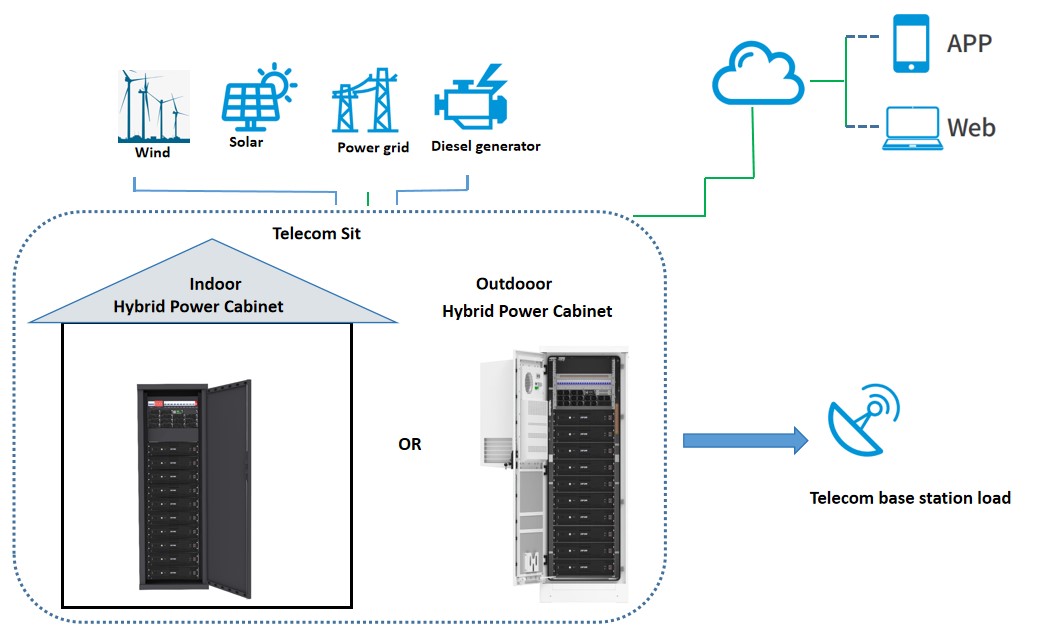

Многоэнергетическая поддержка ввода: поддерживает сеть, дизель и солнечную энергию.
Поддержка нескольких системных шкафов параллельно: увеличить выходную мощность
Поддержка нескольких режимов хранения энергии: режим пика бритья, режим пикового регуляции и т. Д.

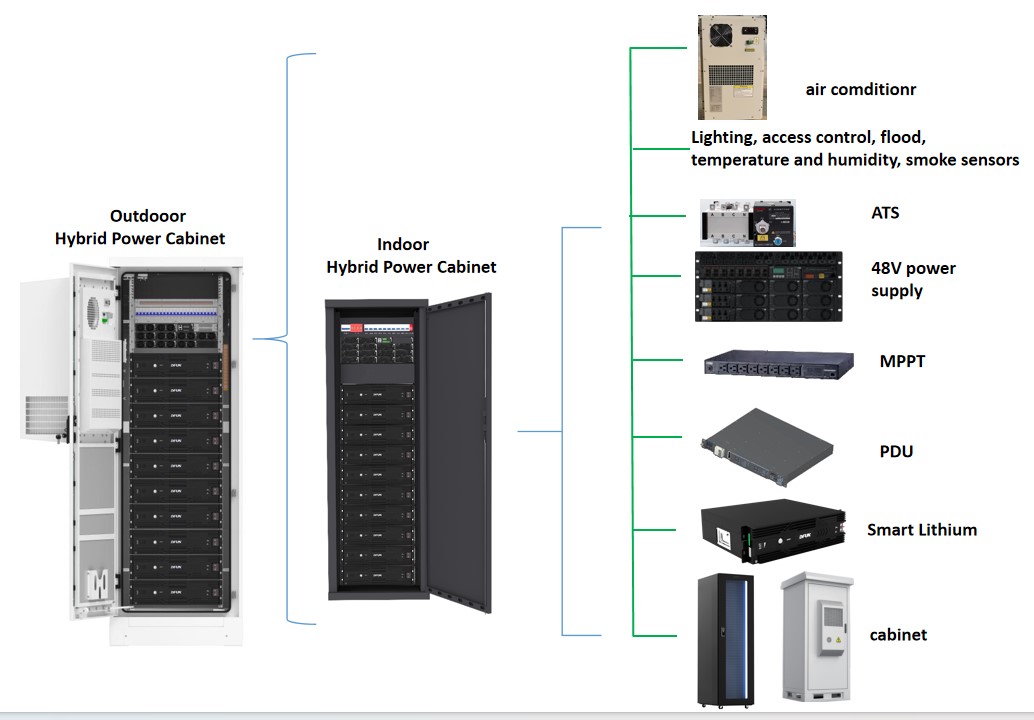

Резервное пространство для установки оборудования связи

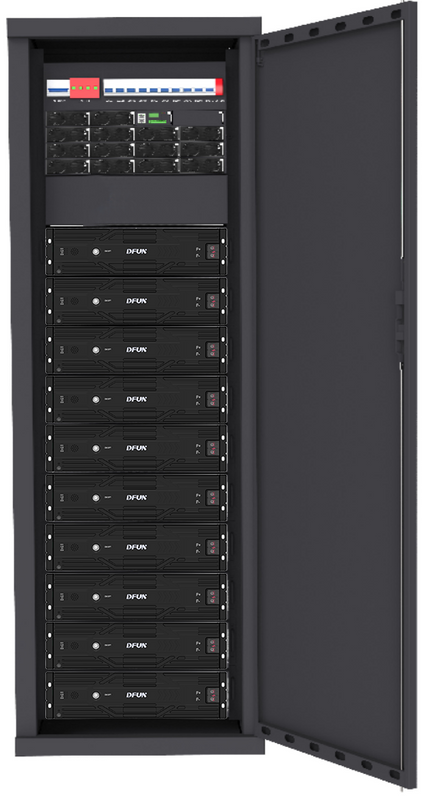

Тип решения | Решение 1 (открытый) | Решение 2 (в помещении) | |
Тип продукта | DFCA48-O-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
Система | Размер (W × D × H) | 700 мм × 800 мм × 2200 мм | 600-800-2000 мм |
Масса | <256 кг (без модулей выпрямителя, батарея, другое дополнительное оборудование) | <200 кг (без выпрямителя, батарея, другое дополнительное оборудование) | |
Режим установки | Наземная установка (на открытом воздухе) | В помещении | |
Кабельный режим | Снизу | Снизу или верх | |
Режим обслуживания | Спереди | Спереди и сзади | |
Материал шкафа | SGCC оцинкованный лист с сильной коррозионной стойкостью | SPCC высококачественная стальная тарелка с холодным свернутыми | |
Цвет шкафа | Светлый серый: ral 7035 | Светлый серый: RAL9007 | |
Заземляющий бар | 7 × M6,1 × M8 | ||
EMC | EN300386 Класс а | ||
Уровень защиты | IP55 | IP20 | |
Батарея | Внутренняя стойка и пространство | 3U, 19-дюймовая стойка (в соответствии с фактической конфигурацией) | |
Тип батареи | Максимум 10pcs DFPA48100-S/DFPA48165-S. | ||
Режим охлаждения | Кондиционер DC | DC48V 1000W | НЕТ |
Распределительный блок |
Вход AC | 220/384VAC Трехфазный четырехпроводной, совместимый с однофазным трехфазным: 200-240 В переменного тока/346-415 В переменного тока. | |
Тип ATS | ATS-63A1/ATS-63A2/ATS-125C1 (необязательно, только для двух входов переменного тока) | ||
PV вход | Входное напряжение: 102 В (диапазон 70-150 В), входная емкость 63a/2p*4 | ||
Вывод постоянного тока | Напряжение: Нормальный режим: 42VDC-58VDC, модуль Boost: 53,5VDC для поддержки постоянной 57 В пост. | ||
Текущий макс. 36 кВт (600а) | |||
Батарея ветви | MCB ： 125A × 10 | ||
LLVD Филиал | 2 × 125AMCB, 3 × 63AMCB (LLVD1) | ||
Булв. Филиал | 2 × 32 AMCB,2 × 40 AMCB,4 × 63AMCB , 4 × 63AMCB , 2 × 125AMCB | ||
Sp d | Вход переменного тока : 40KA (8/20 мкс) | ||
Выход DC : 20 кА/макс = 40 кА ， 8/20 мкл | |||
Выпрямитель | Ввод/Вывод | Вход 85-300VAC; вывод 42-58VDC; Power 3000W, максимум 12 конфигураций | |
Пв Модуль | Ввод/Вывод | Входное напряжение: DC70-150V Выход: 3000 Вт (0-62,5A@-42VDCTO-58VDC): эффективность ≥ 0,96 (необязательно) | |
Мониторинг | Конфигурация интерфейса | DI Input: Di*6, Do Выход: DO*6, Интерфейс связи: RS485*1, LAN*1 | |
Среда | Рабочая температура | От 0ºC до + 45ºC + солнечное излучение (поддержка -20ºC, если настройка коробки предварительного нагрева))))) | |
Температура хранения | –40 ℃ ~ +70 ℃ | –20 ℃ ~ +60 ℃ | |
Работа относительная влажность | От 5% до 95% (без конденсации) | ||
Высота | От 0 до 4000 м (1ºC на 200 м температура, снижающаяся от 2000 до 4000 м) | ||
