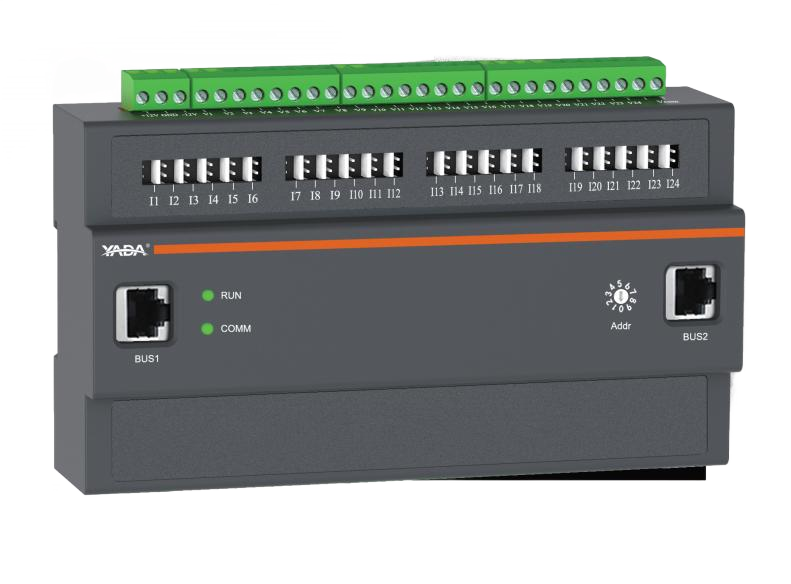

Многоконтурный счетчик энергии постоянного тока DFPM207L

Обзор продукта

Этот высокоточный измерительный прибор, предназначенный для 48 систем постоянного тока в серверных комнатах и ​​центрах обработки данных, обеспечивает комплексный сбор данных об энергопотреблении в конечных точках распределения (например, в шинных шкафах), обеспечивая мониторинг мощности в реальном времени и оптимизацию энергоэффективности.

Поддержка напряжения: системы постоянного тока 48 В

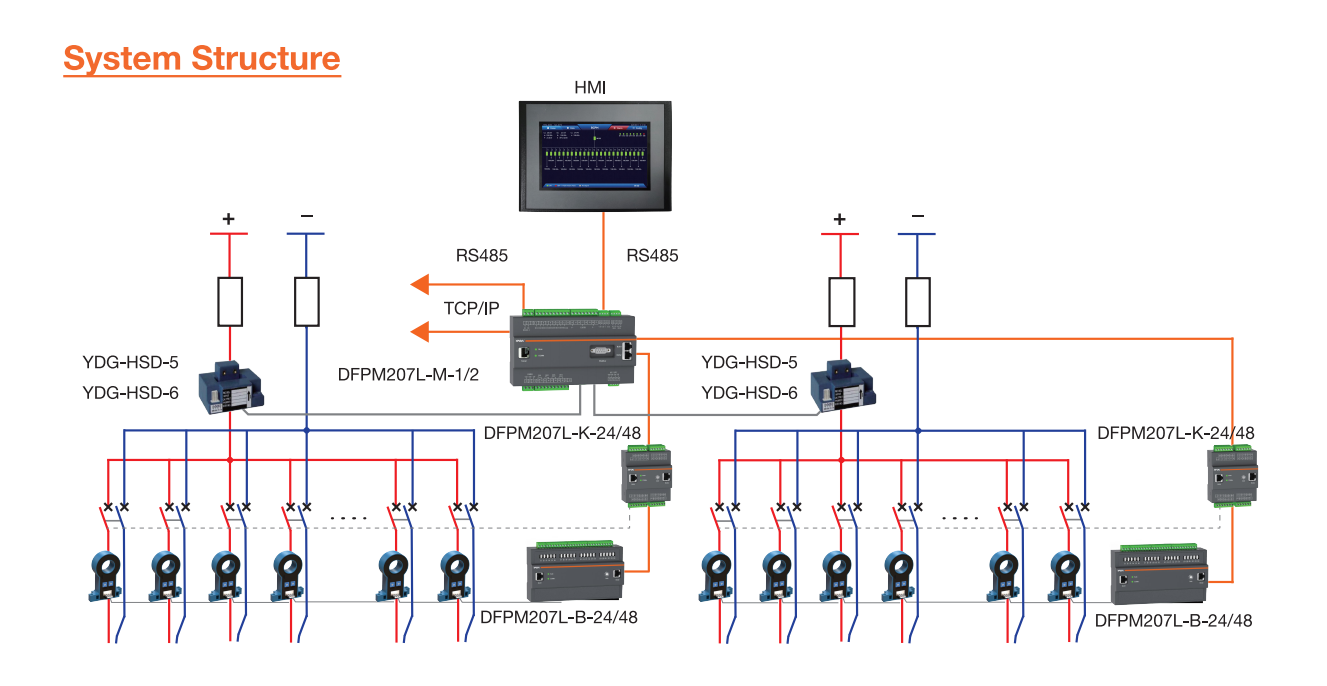

> Варианты главной цепи:

1) 1 или 2 входных канала (полное измерение электрических параметров)

2) Датчики Холла (вход): 400А/600А/800А/1600А (по выбору)

3)10:8xDI, 2/4xDO

4) Дополнительный датчик температуры/влажности (точность +0,5°C)

> Ответвленные цепи:

1) Измеряет ток/энергию для макс. 144 ответвленных цепей.

2) Датчики Холла (выход): 50А/100А/200А

3) 144xDI для обратной связи о состоянии.

> Протоколы: Modbus-RTU/TCP

> Порты связи и интерфейса : 1xRJ45, 2xRS485 (RS485-1 для хоста, RS485-2 для HMI)

> Протоколы: Modbus-RTU/TCP

Введение продукта

> Блок контроля входящей линии: DFPM207L-M-1/2

- Возможности измерения Входные каналы: 1 или 2 входящие линии (по выбору)

- Номинальное напряжение: системы постоянного тока 48 В.

- Точность:

1) Напряжение/ток: класс 0,5 (+0,5%)

2) Мощность/Энергия: Класс 1 (+1,0%)

- Ввод/вывод: 8 входов/выходов 2 x DO(M2)/4 x DO(M1)

- Экологический мониторинг:

1) Диапазон температур: от -20°C до +80°C (+0,5°C при 25°C)

2) Диапазон влажности: 0-100% относительной влажности (+5% относительной влажности)

- Интерфейсы связи:

1) Восходящая линия связи: 1xRJ45 + 2xRS485 (RS485-1 для хоста, RS485-2 для HMI)

2) Нисходящий канал: BUS1/BUS2 (совместим с шлейфовым подключением)

- Поддержка протокола: Modbus-RTU/TCP

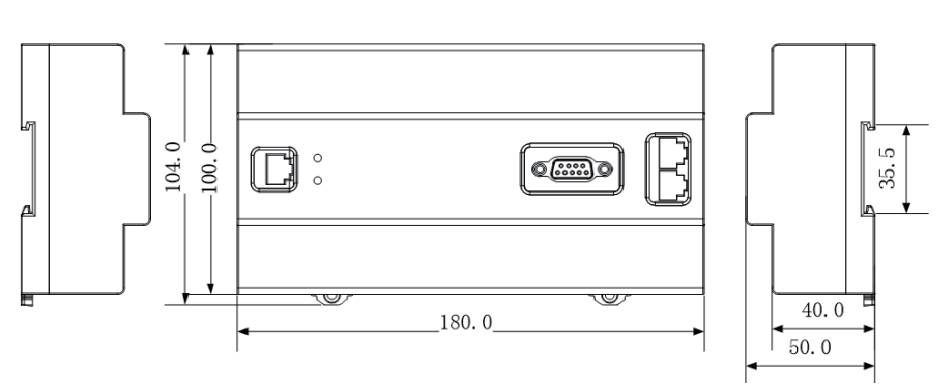

- Питание и установка Вспомогательное питание: ±12 В постоянного тока (допуск ±10%)

Монтаж: Стандартная DIN-рейка.
