Литий-ионный заряд: как работает процесс CC-CV и почему это важно

То, как вы заряжаете литий-ионный аккумулятор, является одним из наиболее важных факторов, определяющих его срок службы, производительность и безопасность. Хотя это может показаться рутинной операцией, процесс зарядки литий-ионных аккумуляторов отличается от старых технологий аккумуляторов, таких как свинцово-кислотные или NiMH. Следование лучшим практикам является ключом к предотвращению сбоев и максимизации рентабельности инвестиций.

Почему процесс зарядки литий-ионных аккумуляторов уникален

В отличие от свинцово-кислотных аккумуляторов, литий-ионные элементы не переносят перезарядку. Им требуется точно контролируемый зарядный ток и напряжение, чтобы гарантировать безопасную интеркалацию ионов лития в графитовые слои анода. Стандартным, принятым в отрасли методом полной и безопасной зарядки литий-ионных аккумуляторов является алгоритм CC-CV (постоянный ток-постоянное напряжение). Надежная система управления батареями (BMS) имеет решающее значение для правильной реализации этого алгоритма.

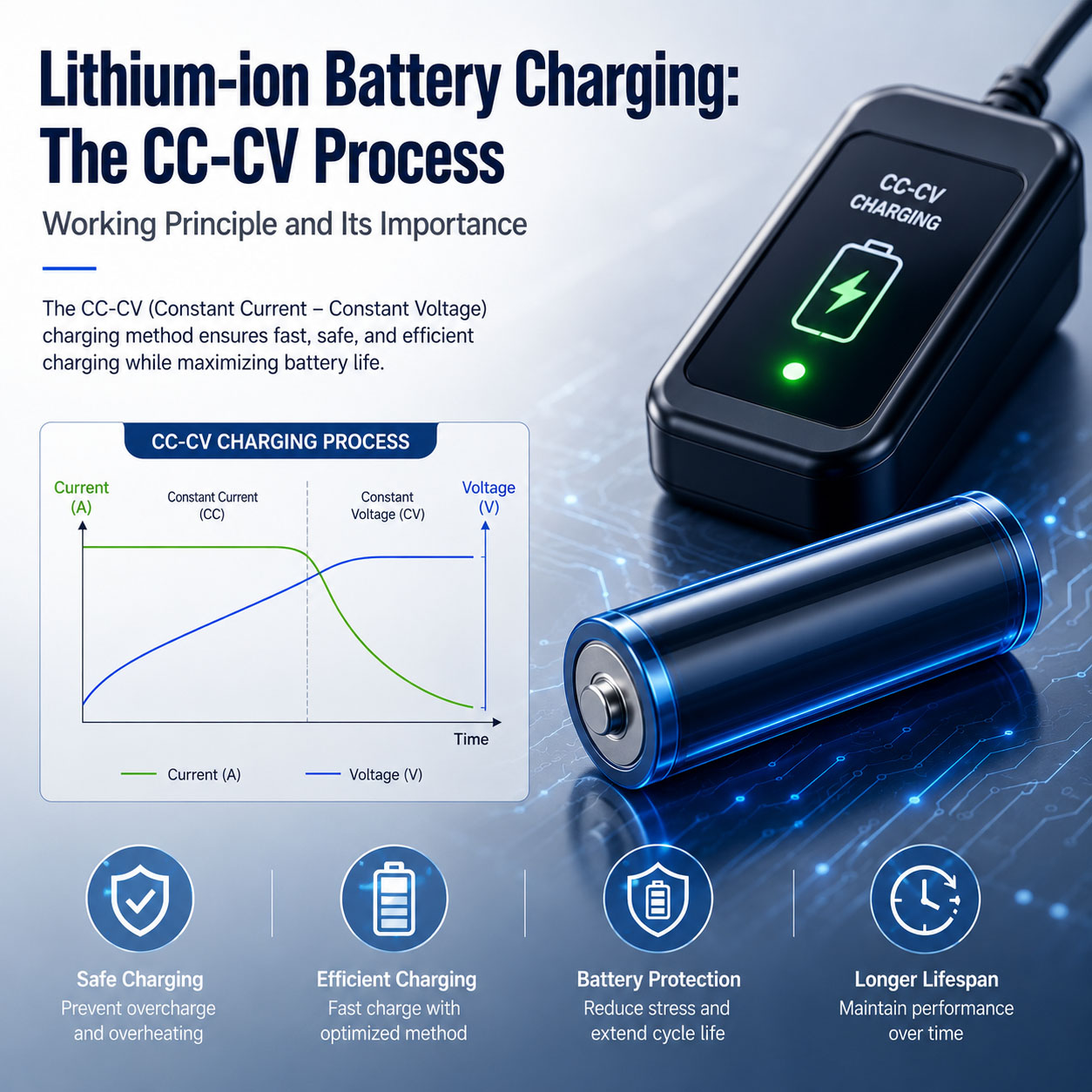

Этап 1: постоянный ток (CC) – этап быстрой зарядки

Во время фазы постоянного тока зарядное устройство подает постоянный заданный ток.
• Характеристики : Напряжение постоянно возрастает, а ток остается постоянным.
• Полученная емкость : на этом этапе литий-ионный аккумулятор может достичь уровня от 60% до 80% от своей общей емкости.
• C-Rate : идеальный зарядный ток обычно находится в диапазоне от 0,2C до 1,0C. Для элемента емкостью 2000 мАч ток 0,5C составит 1000 мА.
• Точка перехода : Фаза CC продолжается до тех пор, пока напряжение ячейки не достигнет максимального предела, обычно около 4,2 В на ячейку.

Этап 2: Постоянное напряжение (CV) – защитное завершение

При достижении порога 4,2 В зарядное устройство плавно переключается в режим постоянного напряжения.
• Характеристики : Зарядное устройство поддерживает постоянное напряжение, в то время как ток медленно снижается.
• Почему это необходимо : Без этой ступени постоянного тока ток продолжал бы выталкивать ионы, вызывая отложение металлического лития на аноде, что является основной причиной термического выхода из-под контроля.
• Прекращение : цикл зарядки литий-ионного аккумулятора завершается или прекращается, когда зарядный ток падает до низкого уровня «конца зарядки», обычно между 0,02C и 0,07C.

Лучшие практики и мониторинг BMS

Управление зарядкой не происходит в вакууме. Для реальных приложений, таких как центры обработки данных или базовые станции связи, необходима надежная система управления батареями (BMS) .

✅ Мониторинг температуры : в идеале зарядка должна происходить при температуре от 0°C до 45°C.
✅ Выбор зарядного устройства : всегда используйте зарядное устройство, предназначенное для литий-ионных аккумуляторов и соответствующее правильному профилю CC-CV.
✅ Точность напряжения : качественная BMS гарантирует, что каждая ячейка достигает оптимального напряжения, максимизируя емкость для каждого цикла зарядки.

Реальные приложения критической мощности

Принципы безопасной и эффективной зарядки литий-ионных аккумуляторов не просто академические; они лежат в основе современных систем резервного питания. В ИБП литиевые батареи обеспечивают высокую плотность энергии для более компактного резервного питания. Точность метода CC-CV жизненно важна для надежности. Кроме того, растущее использование солнечной энергии и систем хранения аккумуляторной энергии (BESS) опирается на сложные алгоритмы зарядки, позволяющие максимально продлить срок службы интеграции возобновляемой энергии с аккумуляторными батареями.

Для критически важных приложений DFUN предлагает передовые решения в области литий-ионных аккумуляторов, разработанные для бесперебойной работы с нашей платформой BMS, обеспечивая оптимальную производительность зарядки, увеличенный срок службы и повышенную безопасность.
