Автор:Pедактор сайта Время публикации: 2024-08-15 Происхождение:Работает
По мере развития энергосистемы масштаб сети продолжает расширяться, что приводит к повышению спроса на энергетическую связь. Батареи, как важнейший компонент телекоммуникационной энергосистемы, оказывают непосредственное влияние на надежность энергосвязи. Проверка емкости проводимости посредством циклов зарядки и разрядки является важным методом поддержания производительности аккумулятора и продления срока его службы. Согласно правилам эксплуатации электроэнергетической системы связи, аккумуляторы требуют регулярного обслуживания. По сравнению с такими методами, как измерение напряжения на клеммах и тестирование внутреннего сопротивления, тестирование емкости обеспечивает более высокую точность. Вновь установленные батареи требуют проверки на разрядку на полную емкость, после чего следует проводить ежегодную проверку на разрядку. Для аккумуляторов, находящихся в эксплуатации в течение четырех лет, необходима полугодовая проверка емкости. Если батарея не достигает 80% своей номинальной емкости после трех последовательных испытаний, ее следует рассмотреть для замены.
В настоящее время в технике широко применяются три распространенные схемы тестирования емкости аккумуляторов: имитация нагрузки, преобразование постоянного/переменного тока и схемы повышения напряжения постоянного/постоянного тока.
Устройство для проверки емкости в основном состоит из модуля повышающей цепи высокочастотного аккумуляторного блока постоянного/постоянного тока, модуля заряда постоянного тока высокочастотного аккумуляторного блока постоянного/постоянного тока, контакторов и диодов. Система работает в трех состояниях: резервный плавающий заряд, разряд емкости и заряд постоянным током. Эти состояния образуют полный рабочий цикл тестирования мощности.
Состояние плавающего заряда в режиме ожидания
В состоянии плавающего заряда НЗ контактор К1 замкнут, а НО контактор КМ размыкается. Аккумулятор подключен к сети, выпрямитель подает питание как на аккумулятор, так и на нагрузку. В случае неожиданного отключения электроэнергии аккумуляторная батарея может напрямую подавать питание на нагрузку, обеспечивая бесперебойное электропитание.

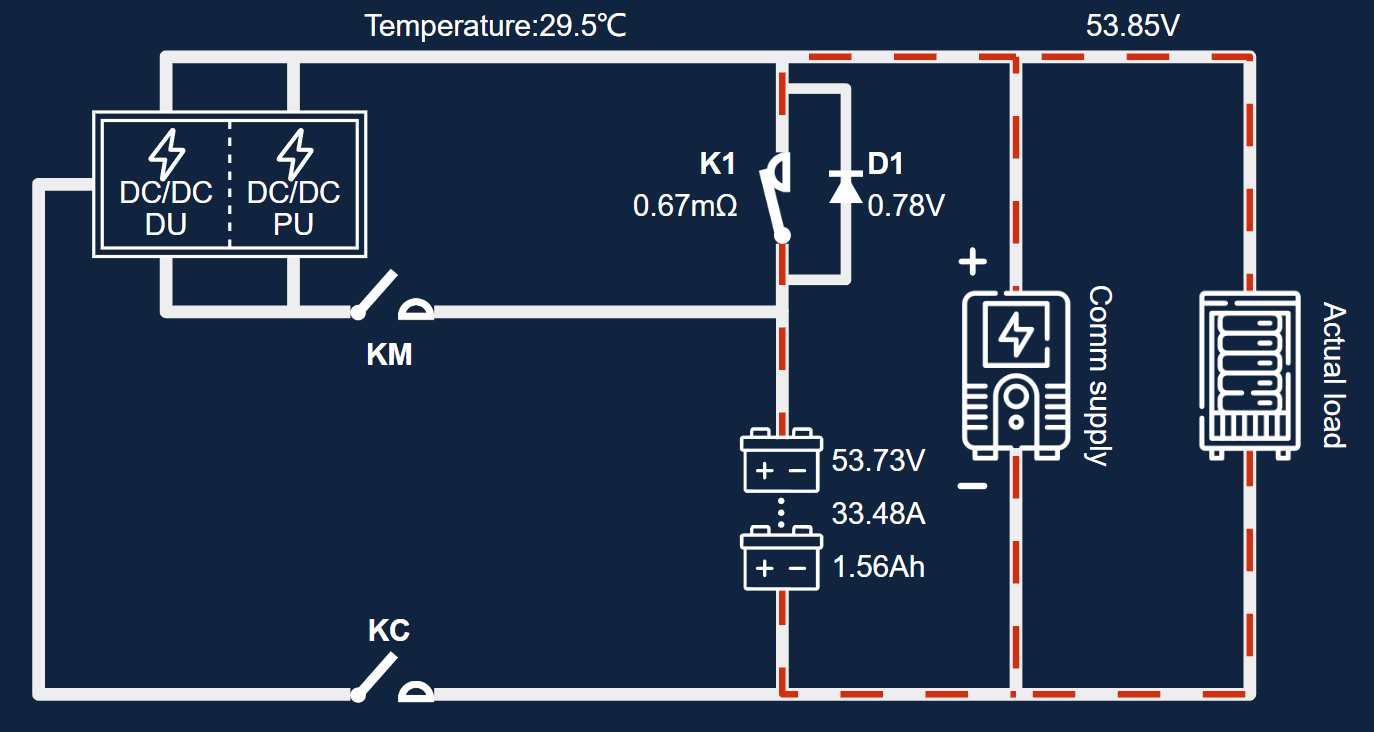

Рис. 1. Аккумуляторная батарея в режиме ожидания с плавающим зарядом
Состояние разрядки емкости
Во время разряда емкости размыкающий контактор К1 размыкается, а замыкающие контакторы КМ и КС замыкаются. Работает высокочастотная усиленная схема аккумуляторной батареи постоянного/постоянного тока. Батарея повышается с помощью цепи постоянного/постоянного тока до напряжения, немного превышающего напряжение выпрямителя, заменяя тем самым выпрямитель при подаче питания на нагрузку. По завершении разряда система автоматически переходит на заряд постоянным током, при этом работает модуль схемы заряда постоянным током.

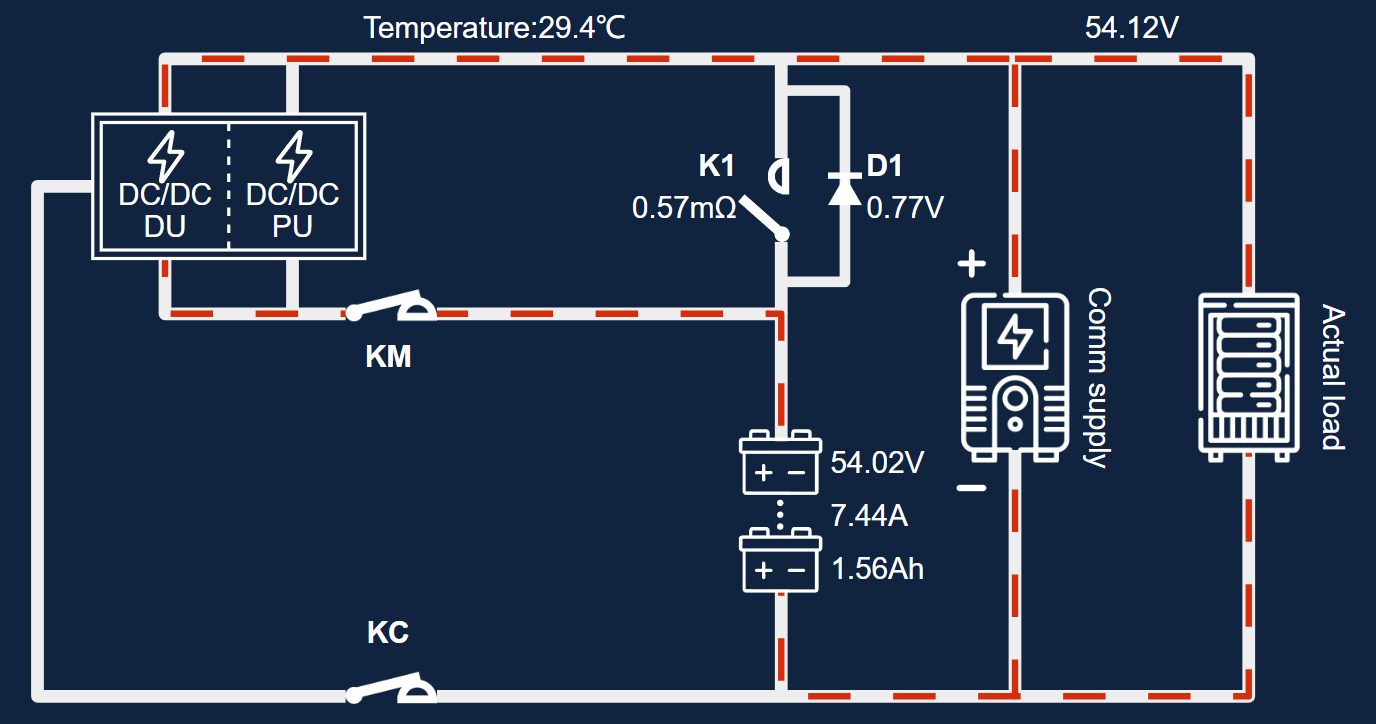

Рисунок 2. Аккумуляторная батарея в состоянии разряженной емкости.
Постоянное текущее состояние заряда
После разряда емкости система автоматически переходит на зарядку постоянным током. Высокочастотный модуль схемы зарядки постоянного тока постоянного/постоянного тока работает, автоматически регулируя зарядный ток до заданного значения при использовании оригинального выпрямителя для зарядки постоянным током. По мере увеличения напряжения батареи к концу процесса зарядки зарядный ток уменьшается. Когда ток падает ниже установленного порога устройства, система автоматически прекращает процесс зарядки постоянным током. Размыкающий контактор K1 замыкается, останавливая модуль цепи заряда постоянного тока высокочастотной аккумуляторной батареи постоянного тока и разъединяя KM и KC. Затем аккумуляторная батарея возвращается в состояние ожидания с плавающей зарядкой.

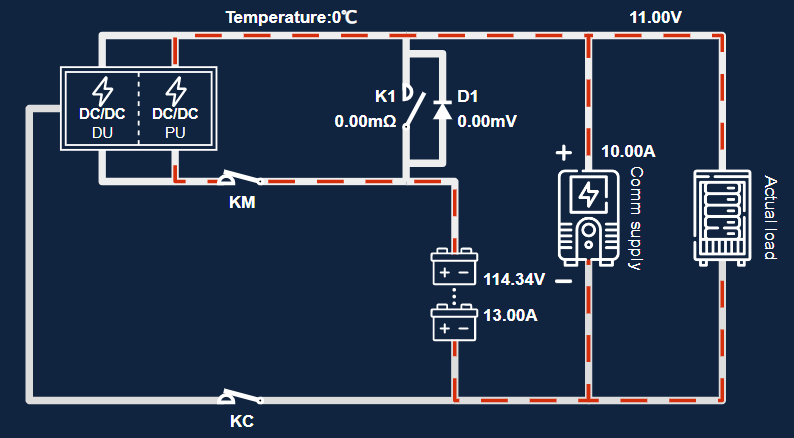

Рисунок 3. Аккумуляторная батарея в состоянии зарядки постоянным током.

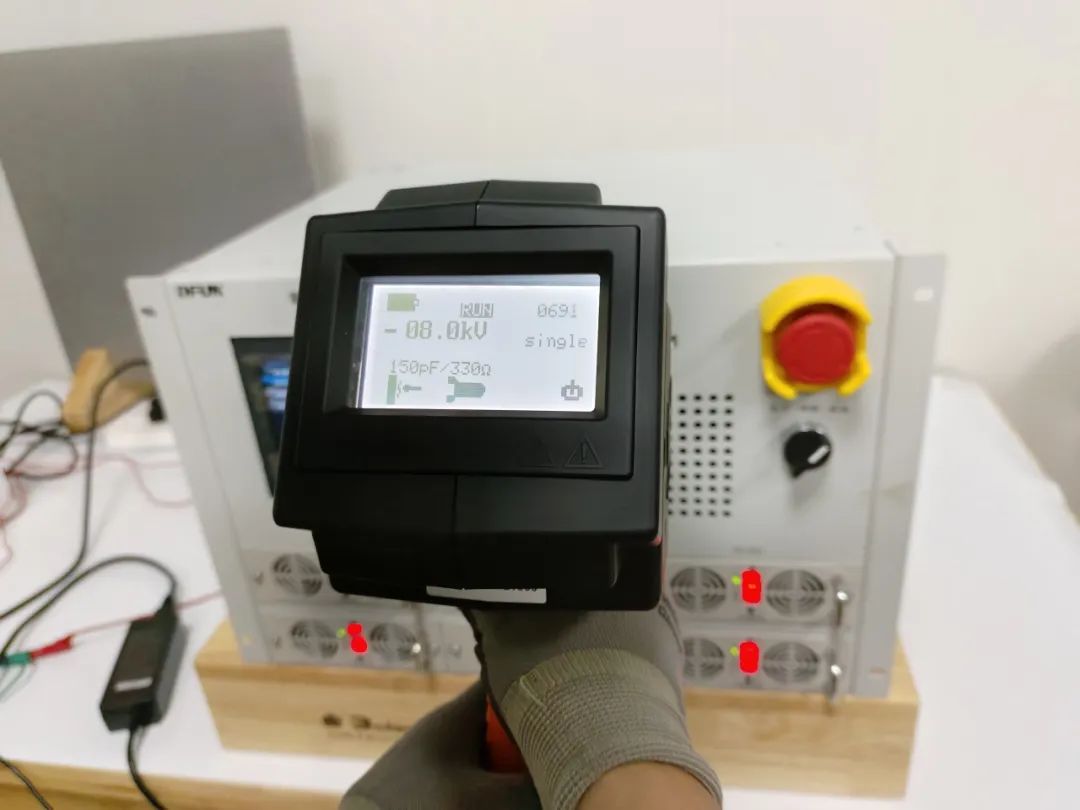

Выше описана реализация системы тестирования мощности на основе DC/DC. Решение широко применяется производителями отрасли. Например, компания DFUN разработала комплексное решение для удаленного онлайн-тестирования мощности, обеспечивающее централизованное удаленное управление рассредоточенными объектами, что экономит время, удобно и надежно.

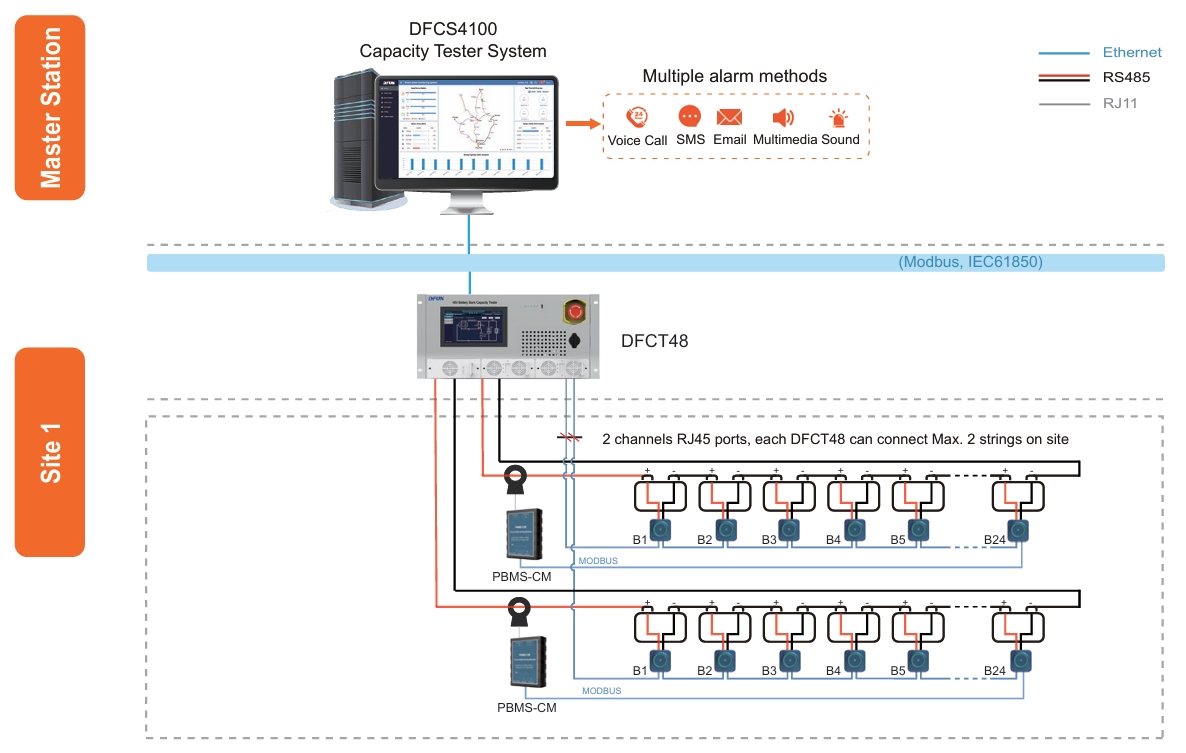

DFUN решение для тестирования мощности, в дополнение к функции тестирования емкости, включает в себя мониторинг батареи в реальном времени и функции активации батареи, что позволяет осуществлять удаленный круглосуточный мониторинг и обслуживание аккумуляторных блоков.
