Современные подстанции зависят от аккумуляторных систем постоянного тока для работы реле защиты, автоматических выключателей, оборудования SCADA, систем связи и аварийного освещения во время отключения электроэнергии. Если один слабый элемент выйдет из строя, надежность всей аккумуляторной батареи может оказаться под угрозой.
Система мониторинга аккумуляторов подстанции обеспечивает постоянный контроль состояния аккумуляторов. Контролируя каждую ячейку и комплект батарей в режиме реального времени, коммунальные предприятия могут обнаружить ранние признаки износа, сократить количество ручных проверок и предотвратить неожиданные сбои питания постоянного тока.
Аккумуляторы подстанций часто остаются на плавущем заряде в течение многих лет. В этот период старение, коррозия, ослабление соединений, проблемы с зарядкой и изменения температуры могут развиваться без явных симптомов.
Периодическая проверка дает только моментальное представление о состоянии батареи. Для сравнения: онлайн- монитор аккумуляторной батареи подстанции работает круглосуточно и без выходных и выявляет аномальные изменения до того, как они повлияют на критически важное оборудование.
Непрерывный мониторинг помогает коммунальным предприятиям:

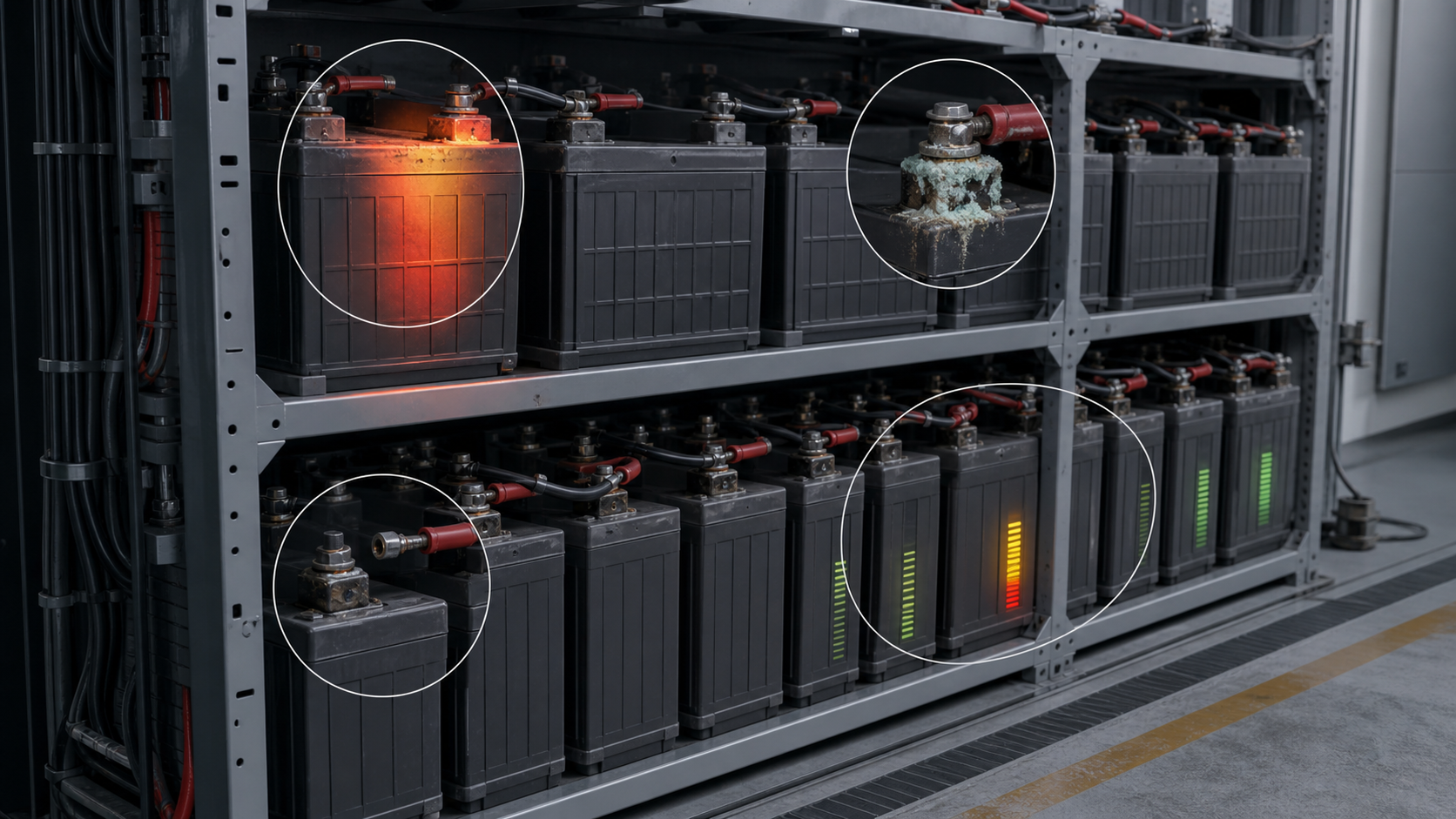

Отказы аккумулятора обычно развиваются постепенно, а не происходят внезапно. Надежная система мониторинга аккумуляторов постоянного тока может выявить многие из этих проблем по напряжению, сопротивлению, температуре и текущим тенденциям.
Общие риски включают в себя:
Без постоянного мониторинга эти условия могут оставаться скрытыми до тех пор, пока аккумулятор не понадобится в чрезвычайной ситуации.

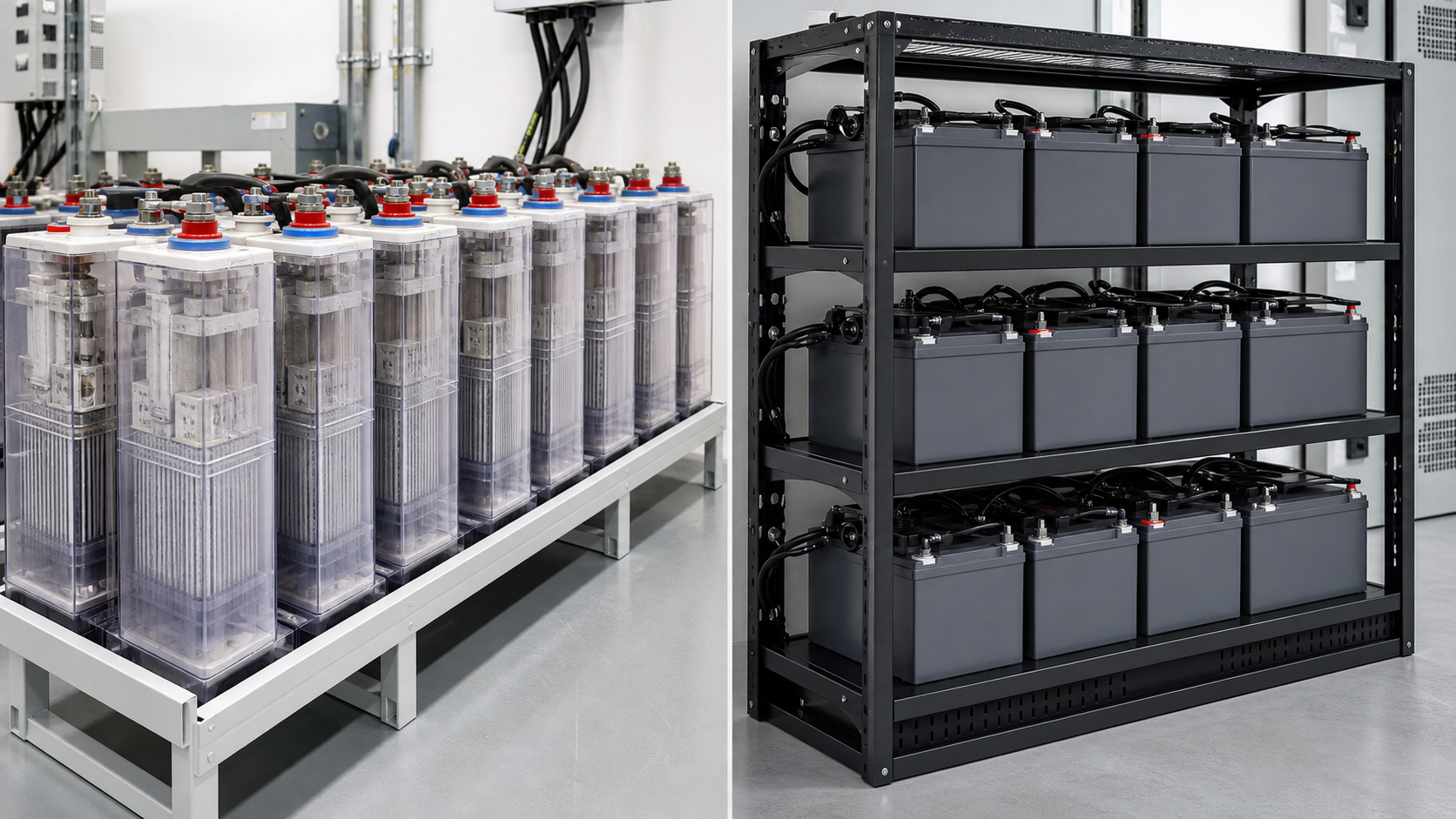

На электрических подстанциях обычно используются никель-кадмиевые (Ni-Cd), свинцово-кислотные с клапанным регулированием (VRLA) или затопленные свинцово-кислотные батареи. Каждый химический состав требует подходящей стратегии мониторинга.
Мониторинг никель-кадмиевых аккумуляторов должен быть сосредоточен на напряжении отдельных элементов, условиях зарядки, температуре, тенденциях старения, связанных с электролитом, и характеристиках струн. Поскольку изменения внутреннего сопротивления могут быть менее выраженными, чем в батареях VRLA, особенно важны долгосрочные тенденции напряжения и зарядки.
Мониторинг батареи VRLA обычно фокусируется на напряжении элемента, внутреннем сопротивлении, температуре, зарядном токе и снижении емкости. Тенденция к росту внутреннего сопротивления может обеспечить раннее предупреждение о старении батареи и снижении резервных возможностей.
Гибкое решение для мониторинга батарей подстанции должно поддерживать Ni-Cd, VRLA, VLA и литиевые батареи на одной платформе.
Эффективная система должна контролировать как отдельные элементы, так и всю цепочку батарей. К наиболее важным параметрам относятся следующие.
Непрерывный мониторинг напряжения элементов обнаруживает слабые элементы, перезарядку, недостаточную зарядку и дисбаланс напряжения. Даже небольшое отклонение может указывать на развивающуюся неисправность.
Высокая температура ускоряет старение аккумулятора, а неравномерность температуры может указывать на плохую вентиляцию, проблемы с зарядкой или неисправность элементов. Сигнализация температуры в режиме реального времени помогает предотвратить термические повреждения.
Внутреннее сопротивление является одним из наиболее полезных индикаторов износа батареи. Мониторинг тенденций может выявить старение задолго до того, как потеря емкости станет очевидной во время испытания на разрядку.
Напряжение цепочки, плавающий ток, ток заряда/разряда и пульсирующий ток предоставляют ценную информацию о характеристиках зарядного устройства и общем состоянии батареи.
Ослабленные или корродированные клеммы могут вызвать падение напряжения и локальный нагрев. Обнаружение аномального сопротивления соединения позволяет группам технического обслуживания устранять эти проблемы до того, как они станут угрозой безопасности.

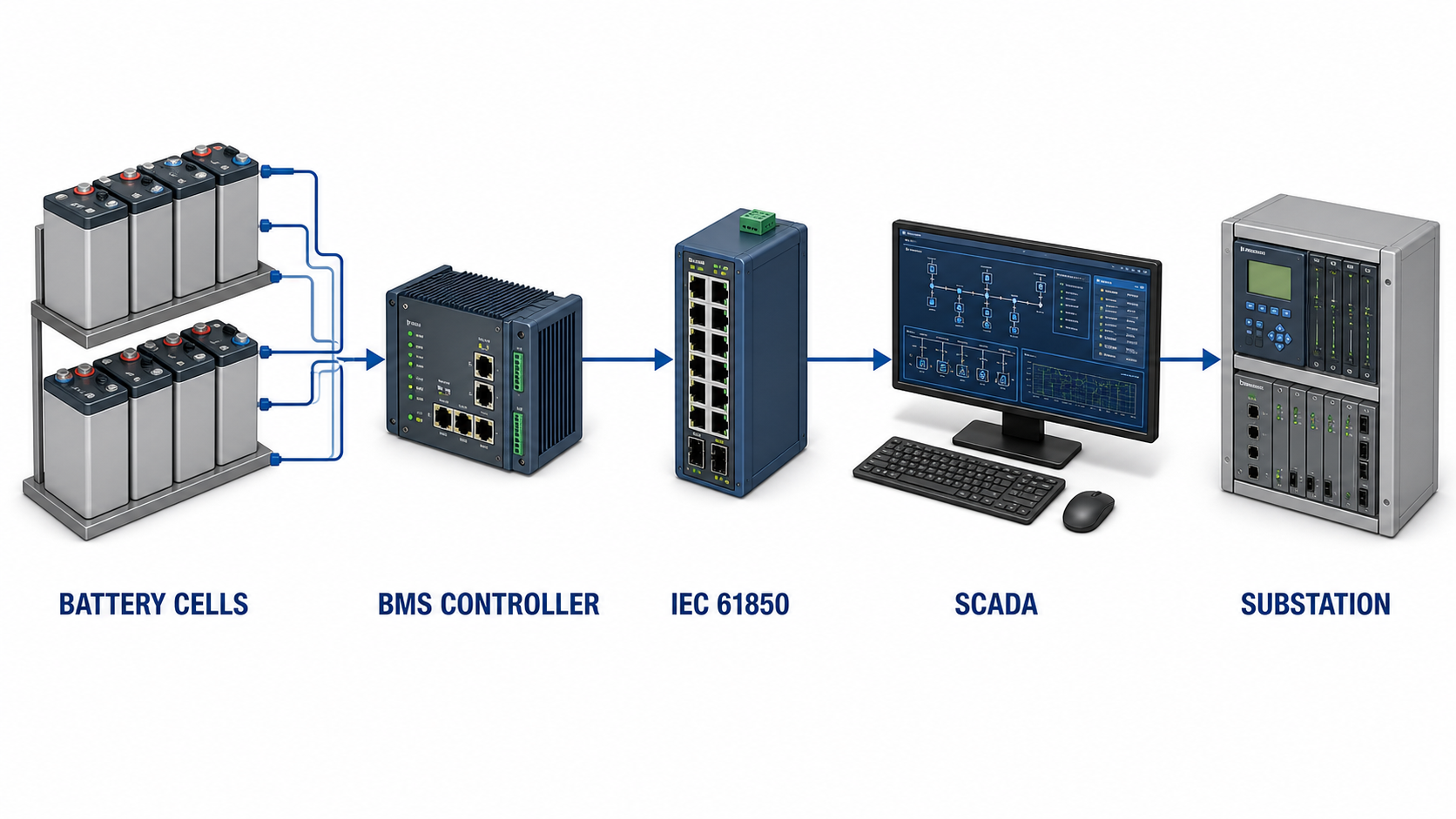

Коммунальным предприятиям часто необходимо, чтобы данные об аккумуляторах были доступны через существующие платформы SCADA, EMS, DCS или управления сетью. Поэтому современная система мониторинга аккумуляторов для коммунальных предприятий должна поддерживать стандартные протоколы промышленной связи.
Общие варианты интеграции включают в себя:
Мониторинг аккумуляторов IEC 61850 особенно ценен для цифровых подстанций, поскольку он упрощает связь с интеллектуальными электронными устройствами и системами автоматизации подстанций.
Прежде чем выбрать систему мониторинга батарей подстанции, инженеры должны подтвердить следующую информацию о проекте:
Датчики мониторинга следует устанавливать, по возможности, без прерывания нормальной работы батареи. Также необходимо учитывать прокладку кабеля, изоляцию, электромагнитную совместимость и процедуры электробезопасности.

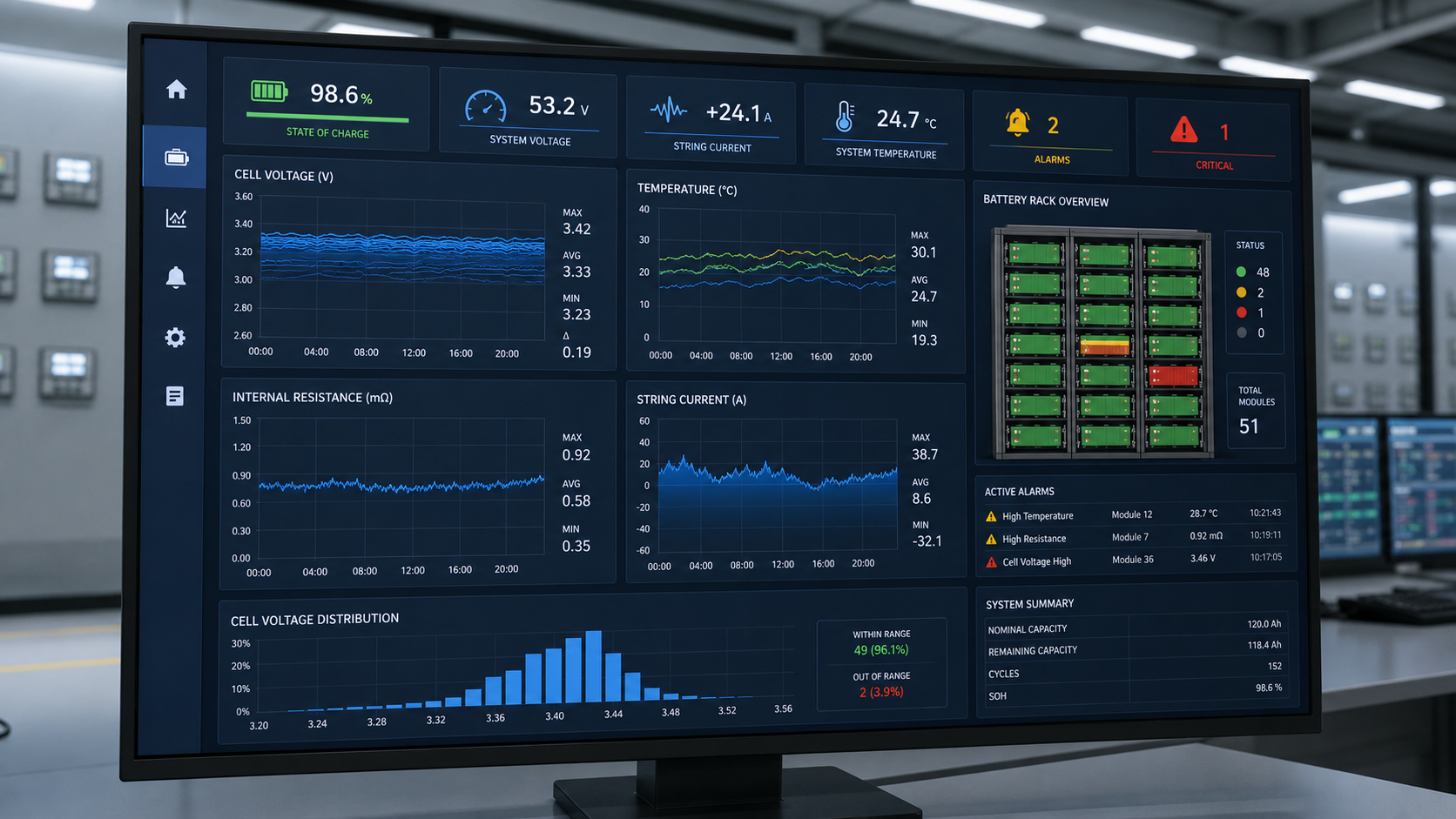

Профессиональная система должна предоставлять больше, чем просто необработанные данные. Многоуровневые сигналы тревоги, исторические тенденции и автоматизированные отчеты помогают инженерам понять, какая ячейка неисправна, насколько быстро она изнашивается и когда требуется техническое обслуживание.
Среди полезных функций:
Это позволяет коммунальным предприятиям перейти от плановой замены к техническому обслуживанию по состоянию, сокращая ненужные посещения объекта и затраты на замену аккумуляторов.
DFUN предоставляет комплексное решение для мониторинга батарей подстанций для электрических подстанций, сетей передачи и распределения, электростанций, промышленных предприятий и объектов возобновляемой энергетики.
Решение DFUN поддерживает:
Независимо от того, модернизируете ли вы существующую установку или проектируете новую подстанцию, DFUN помогает коммунальным предприятиям раньше выявлять риски, связанные с батареями, снижать затраты на техническое обслуживание и повышать надежность резервного электропитания.
В большинстве проектов систему мониторинга можно установить, сводя к минимуму нарушения существующих операций. План установки должен соответствовать процедурам электробезопасности, специфичным для данной площадки.
Да. Профессиональная платформа мониторинга аккумуляторов может поддерживать аккумуляторы различных типов, включая Ni-Cd, VRLA, VLA и литиевые аккумуляторы.
Нет. Онлайн-мониторинг обеспечивает постоянное раннее предупреждение, а периодическое тестирование емкости проверяет фактическую емкость резервного копирования и время работы. Использование обоих обеспечивает более полную информацию о состоянии батареи.
Настраиваемые пороговые значения, задержки сигналов тревоги, многоуровневые оповещения и анализ тенденций помогают отличить истинное ухудшение от временных колебаний.
Чтобы порекомендовать правильное решение, укажите тип батареи, напряжение элемента, количество элементов и цепочек, метод связи, существующую платформу SCADA или автоматизации, требования к сигнализации и среду установки.
Свяжитесь с DFUN, чтобы обсудить ваш проект и получить индивидуальное предложение по системе мониторинга батарей подстанции.
