DFPM93 Дин-рейка 3-фазный многофункциональный счетчик энергии RS485 63A

Многофункциональный счетчик энергии  Описание

Трехфазный счетчик энергии DFPM93 используется для измерения потребления активной энергии в трехфазной цепи переменного тока номинальной частотой 50 Гц или 60 Гц.ЖК-дисплей: общее количество кВтч (имп. и расход), общее количество кВтч (имп. и расход), многотарифная энергия, напряжение, ток, мощность, коэффициент мощности, частота.Он отличается хорошей надежностью, компактными размерами, легким весом, красивым внешним видом и простотой установки.

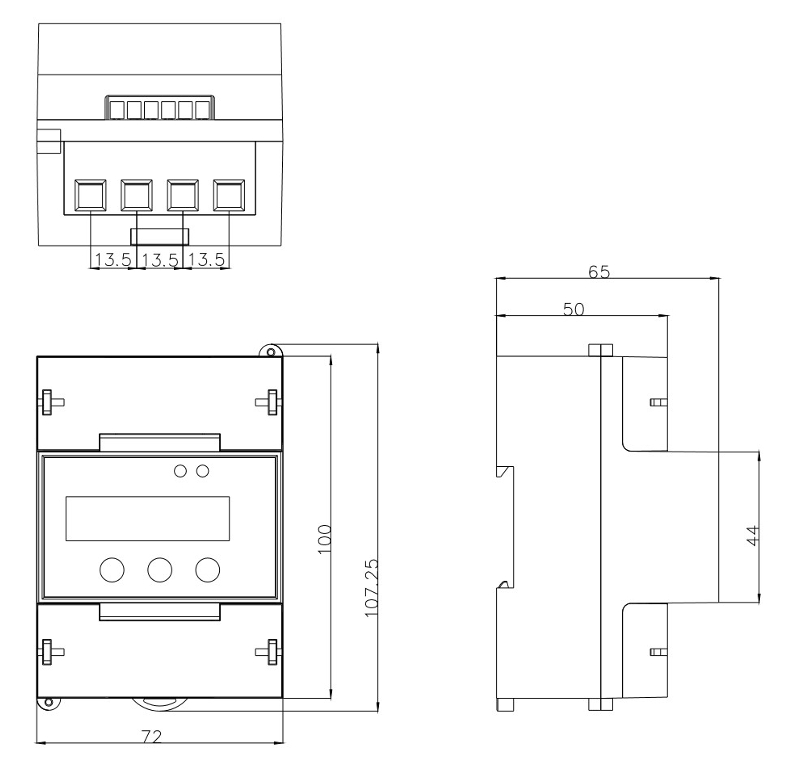

Рисунок многофункционального счетчика энергии и установочные размеры

Подключение многофункционального счетчика энергии

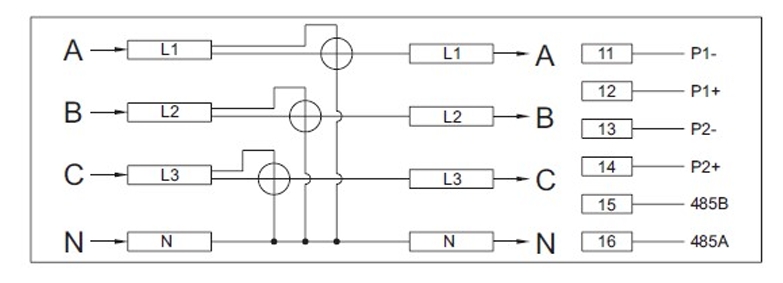

Существует два режима подключения: прямое подключение и косвенное подключение через трансформатор тока.(1) Для модели 5(63)A DFPM93 следует подключать напрямую.Схема прямого подключения в 3-фазной 4-проводной системе.

(2) Для модели 5(6)A DFPM93 следует подключать через внешний трансформатор тока.Схема косвенного подключения через трансформатор тока в 3-фазной 4-проводной системе (рекомендуется подключить все 3 фазы).

Многофункциональный счетчик энергии Исторические данные об энергии

1. DFPM93 записывает исторические данные об энергопотреблении, как показано ниже:

   1) Месячный общий объем кВтч (имп. и расход), общий кварч (имп. и расход), общий кВтч, общий кварч.(последние 12 месяцев)

   2) Годовое общее количество кВтч (имп. и расход), общее количество кварч (имп. и расход), общее количество кВтч, общее количество кварч.(последние 10 лет)

2.  DFPM93 поддерживает замораживание ежедневных данных об энергопотреблении и предоставляет 2 вида данных:

   1) Заморозить вчерашние данные об энергии с 22:00 до 24:00.

   2) Замораживание данных об энергии за день за 15 минут с 00:00 и обновление данных ежедневно.

Примечание. Пользователь может запросить исторические данные об энергопотреблении через регистр MODBUS.
