DFPM93 Трехфазный счетчик энергии 5А через трансформатор тока

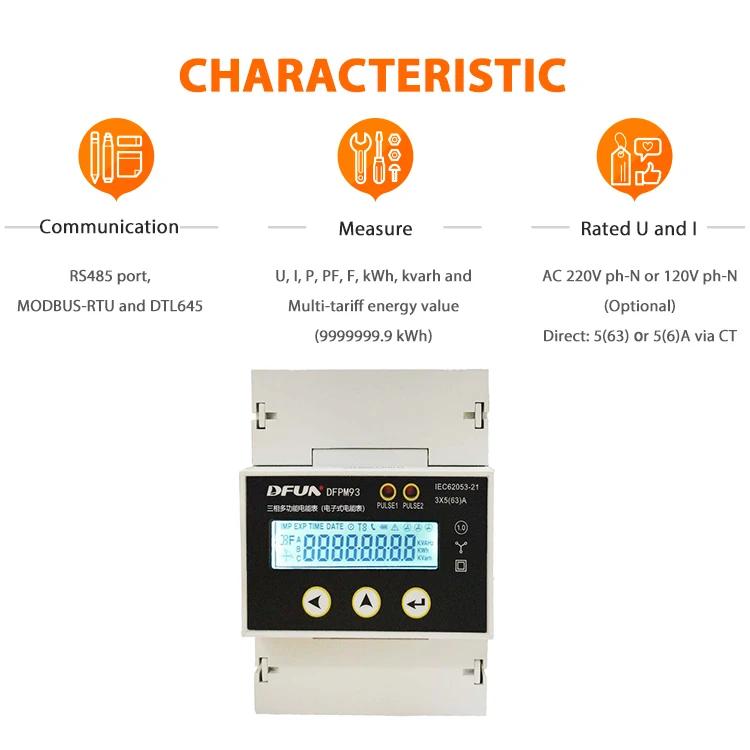

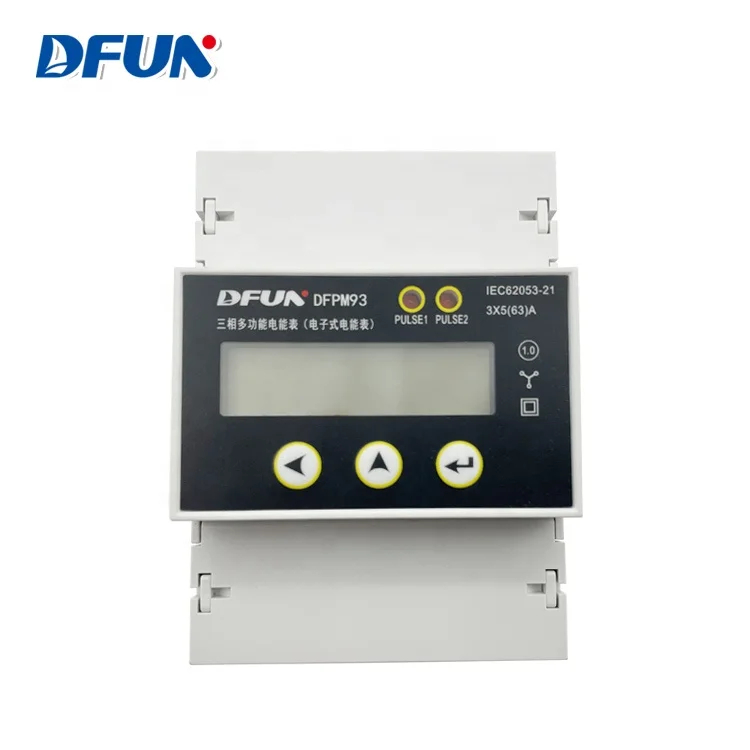

Характеристики трехфазного счетчика энергии

Счетчик энергии на DIN-рейку DFPM93 представляет собой своего рода трехфазный счетчик электронного типа нового типа.Счетчик полностью соответствует соответствующим требованиям международного стандарта IDT IEC 62053-21:2003 (класс 1), IDT IEC 62053-22:2003 (класс 0,5S).Это интеграция современной микроэлектронной техники, специальной крупномасштабной интегральной схемы, передовой технологии цифровой выборки, методов SMT и т. д.

Функция трехфазного счетчика энергии

Мониторинг данных:

U, l, P, Q, S, PF, F, кВтч, кварч и многотарифное значение энергии

Скорость передачи данных:

2400,4800,9600бит/с

Точность:

Точность кВтч: Класс 1 для 3x5(63) прямой

Точность кВтч: класс 0,5 с для 3x5(6)A через трансформатор тока

Импульсный выход:

2 канала для кВтч или кварч

Частота:

50 Гц/60 Гц (опция),

диапазон: 47 ~ 65 Гц

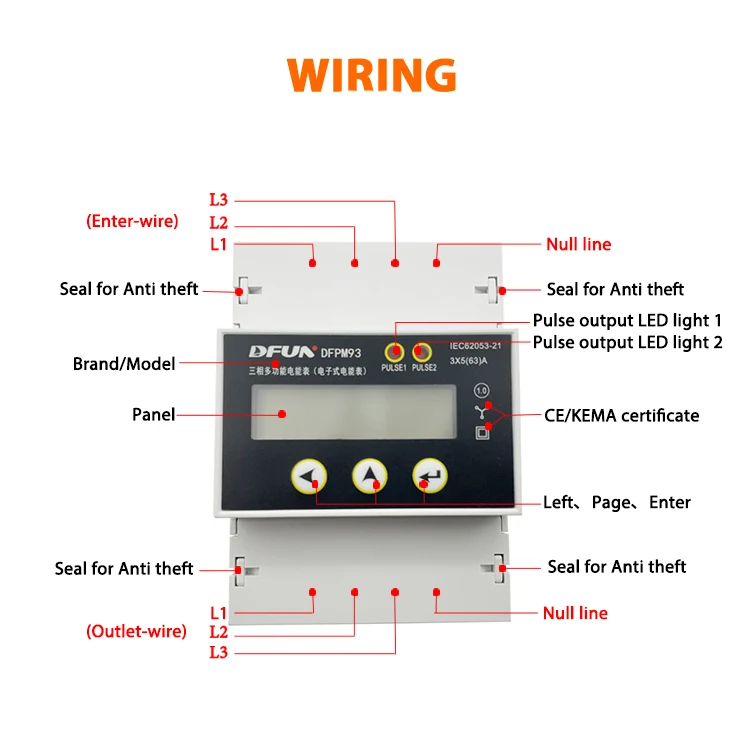

Подключение трехфазного счетчика энергии

(1) Для моделей 5(6)A и 5(63)A клеммы 11, 12 и клеммы 13, 14 могут быть установлены как порт импульсного вывода в кВтч или кварч. И константа импульса настраивается.

(2) Все порты импульсного выхода являются пассивными импульсными выходами, диапазон питания 5–30 В постоянного тока.

(3) Клеммы 15, 16 — это терминалы связи 485, 485B:485-, 485A:485+.

(4) На одну шину не рекомендуется подключать более 30 шт. DFPM93, общая длина линии связи не рекомендуется превышать 800 метров.

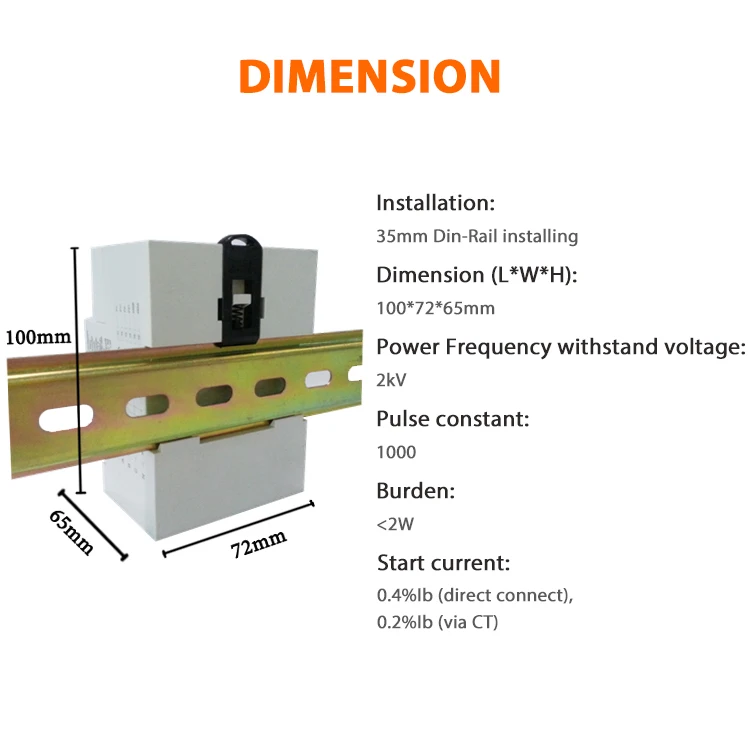

Размер трехфазного счетчика энергии
