144 схемы. Одна многоконтурная система счетчиков энергии DFUN.
В традиционной конструкции с один метр на цепь для мониторинга 144 электрических цепей может потребоваться до 144 отдельных счетчиков. Многоконтурный счетчик энергии DFUN объединяет одну и ту же область мониторинга в одну скоординированную систему, состоящую из главного контроллера, модульных измерительных блоков и трансформаторов тока.
DFPM206 поддерживает до 144 каналов мониторинга ответвленных цепей переменного тока, помогая центрам обработки данных и другим энергосистемам с высокой плотностью сети упростить проектирование панелей, связь, ввод в эксплуатацию и управление энергопотреблением на уровне филиала.
Что такое многоконтурный счетчик энергии?
Многоконтурный счетчик электроэнергии представляет собой централизованную систему электрических измерений, которая контролирует несколько входящих и ответвленных цепей через один контроллер. В отличие от обычного счетчика, который обычно обслуживает одну цепь, многоконтурная система объединяет контроллер, измерительные модули и датчики тока для сбора электрических данных на уровне цепи в одной скоординированной архитектуре.
DFUN предлагает специальные многоконтурные модели для систем переменного и постоянного тока:
DFPM201: до 12 цепей постоянного тока
DFPM211: до 45 однофазных или 15 трехфазных цепей переменного тока.
DFPM206: до 144 ответвлений переменного тока
Этот модульный подход особенно ценен, когда проект требует высокой плотности цепей, ограниченного пространства на панели, централизованной связи и детальной видимости на уровне филиала.
Традиционные счетчики энергии против многоконтурного учета DFUN
В традиционной системе с один метр на цепь для 144 контролируемых цепей может потребоваться до 144 отдельных счетчиков. Многоконтурная система DFUN использует централизованный контроллер и модульные филиалы для мониторинга одного и того же масштаба цепи посредством одной скоординированной архитектуры.
| Сравнение | Обычные счетчики | DFUN многоконтурная система |
| Измерительная архитектура | Один автономный счетчик на цепь | Центральный контроллер с модульными измерительными блоками |
| единицы | ||
| 144-х контурный проект | До 144 отдельных метров | Одна конфигурация системы DFPM206 |
| Панельная конструкция | Повторные вырезы для счетчиков или устройства на DIN-рейке | Компактный контроллер и измерительные модули |
| Электропроводка | Проводка питания и связи повторяется для каждого метра | Централизованная связь с модульным расширением |
| Управление данными | Измерения распределены по множеству устройств | Данные филиалов организованы в одной системе |
| Расширение | Добавить еще один полный счетчик | Добавьте совместимые 24- или 48-канальные модули. |
| Связь | Зависит от каждого отдельного метра | Modbus RTU и Modbus TCP на DFPM206 |
| Гармонический анализ | Зависит от модели | До 63-го заказа на DFPM206 |
| Обслуживание | Множество независимых счетчиков и адресов | Скоординированная системная архитектура |
| Связь | Зависит от каждого отдельного метра | Modbus RTU и Modbus TCP на DFPM206 |
| Гармонический анализ | Зависит от модели | До 63-го заказа на DFPM206 |
| Обслуживание | Множество независимых счетчиков и адресов | Скоординированная системная архитектура |
Резюме: DFUN не просто делает обычный счетчик меньшего размера. Он заменяет распределенную архитектуру «один метр на канал» модульной многоконтурной системой мониторинга.
Какой многоконтурный счетчик энергии DFUN подойдет для вашего проекта?

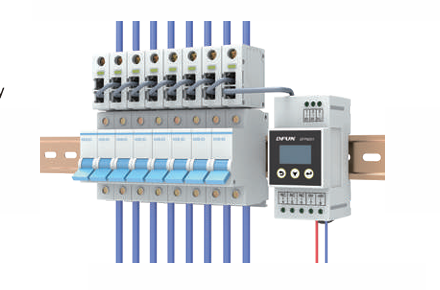

Многоканальный счетчик энергии постоянного тока DFPM201
DFPM201 предназначен для приложений постоянного тока с напряжением 48 В, таких как системы выставления счетов на телекоммуникационных объектах и управления нагрузкой постоянного тока.
Ключевые характеристики
Поддерживает до 12 однофазных цепей постоянного тока
Точность напряжения и тока: класс 0,5S.
Энергетическая точность: класс 1.0.
Связь RS485
Протокол Modbus RTU
Модульный главный контроллер и измерительные модули
Лучше всего подходит для
Телекоммуникационные сайты
Распределение -48 В постоянного тока
Мониторинг нагрузки постоянного тока
Измерение энергии постоянного тока на уровне филиала

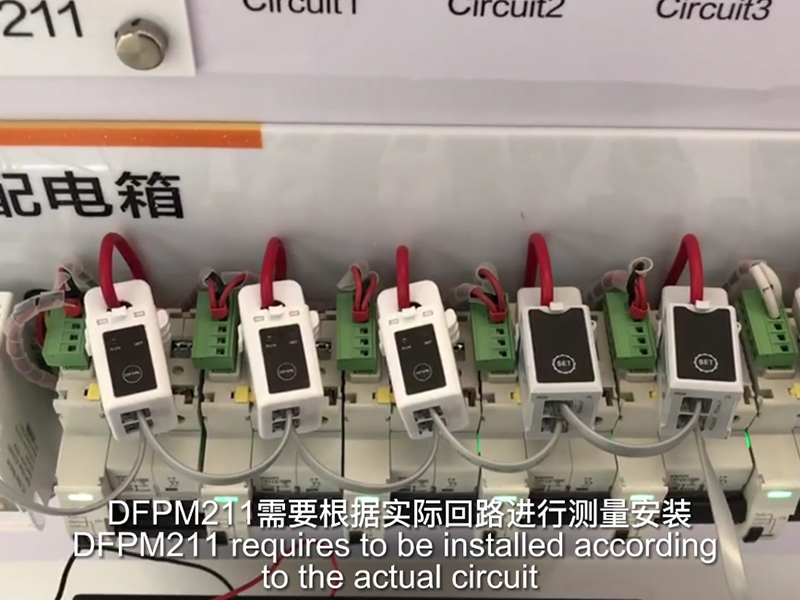

Многоканальный счетчик энергии переменного тока DFPM211
DFPM211 — это компактная модульная система измерения переменного тока для управления энергопотреблением в телекоммуникациях, центрах обработки данных и других многоконтурных приложениях переменного тока.
Ключевые характеристики
Поддерживает до 45 однофазных цепей
Поддерживает до 15 трехфазных цепей
Точность напряжения и тока: класс 0,5S.
Энергетическая точность: класс 1.0
Связь RS485
Протокол Modbus RTU
Документированные преимущества установки
Экономит 50% места при установке
Экономит 50% времени установки
Экономит 50% времени на отладку системы.
Лучше всего подходит для
Распределение переменного тока средней плотности
Телекоммуникационные объекты
Коммерческий энергетический менеджмент
Вспомогательное распределение дата-центра

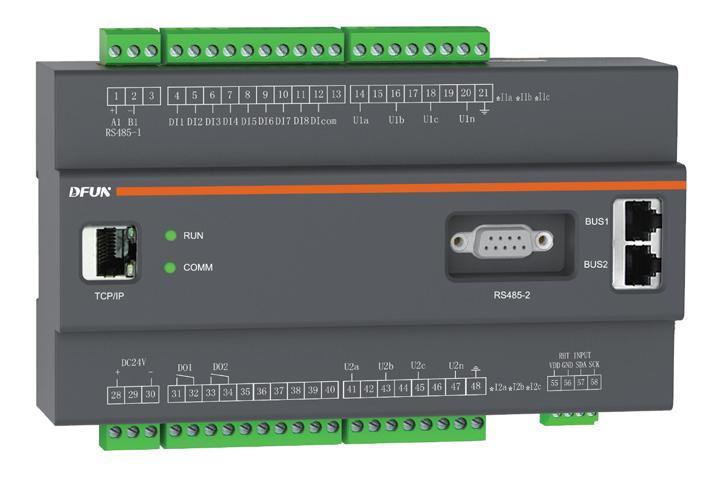

Многоканальный счетчик электроэнергии переменного тока DFPM206
DFPM206 предназначен для центров обработки данных и серверных помещений, где требуется сбор данных об энергопотреблении конечных точек высокой плотности и мониторинг распределения электроэнергии в режиме реального времени.
Ключевые характеристики
Одна или две входящие линии
Максимальный 144-канальный мониторинг выхода филиала
24- или 48-канальные модули мониторинга филиалов
Варианты ответвительного трансформатора тока: 50 А или 100 А
Варианты трансформаторов тока с зажимом или разъемным сердечником
Опциональный контроль нейтрали и тока утечки
Анализ гармоник напряжения и тока до 63-го порядка
Восемь цифровых входов и два цифровых выхода
Один интерфейс связи RJ45 и два RS485
Modbus RTU и Modbus TCP
Дополнительный сенсорный экран HMI
Более 5000 записей событий
Запрос исторических событий и диагностика неисправностей
Установка на DIN-рейку
Точность измерения
Напряжение и ток: ±0,5%
Мощность и энергия: ±1%
Частота: ±0,02 Гц
Лучше всего подходит для
ЦОДы обработки данных
Серверные комнаты
Мониторинг ответвлений высокой плотности
Критические распределительные панели
Управление энергопотреблением конечных точек
Как работает 144-контурная система DFPM206?
Система DFPM206 построена на четырех согласованных уровнях:
1. Трансформаторы тока ответвлений
Трансформаторы тока измеряют отдельные выходные цепи. DFPM206 поддерживает варианты ответвленных трансформаторов тока на 50 А и 100 А в конфигурациях с зажимом или разъемной жилой.
2. Модули мониторинга филиалов
Ответвительные устройства DFPM206 контролируют 24 или 48 однофазных цепей. Несколько модулей могут быть объединены для масштабирования системы до 144 ответвленных каналов.
3. Главный контроллер
Главный контроллер DFPM206 контролирует одну или две входящие линии, организует данные филиала и обеспечивает связь с вышестоящей платформой мониторинга.
4. Центральная платформа мониторинга.
Контроллер подключается к платформе мониторинга электропитания, управления инфраструктурой центра обработки данных, управления зданием или платформы управления энергопотреблением через Modbus TCP или Modbus RTU.
Результатом является единая скоординированная архитектура мониторинга от текущего датчика до платформы управления.
Центры обработки данных
Мониторинг ответвлений высокой плотности, входящих каналов и распределения электроэнергии в серверной комнате. DFPM206 помогает операторам сравнивать нагрузки, выявлять аномальные цепи и интегрировать данные уровня филиала с платформой централизованного мониторинга.
Телекоммуникационные сайты
Используйте DFPM201 для нагрузок постоянного тока -48 В или DFPM211 для распределения переменного тока. Обе модели поддерживают централизованное многоконтурное измерение в телекоммуникационных средах с ограниченным пространством.
Промышленные объекты
Централизуйте мониторинг нагрузки и энергии на многоконтурных силовых панелях. Используйте измерения на уровне филиалов для поддержки планирования мощности, обслуживания и анализа энергопотребления.
Коммерческие здания
Контролируйте жильцов, этажи, группы оборудования или функциональные зоны без установки отдельного полного счетчика для каждой контролируемой цепи.
Критические энергетические системы
Отслеживайте входящие и исходящие каналы в системах, где бесперебойная работа, видимость сигналов тревоги и централизованный доступ к данным являются эксплуатационными приоритетами.
Часто задаваемые вопросы
В1: В чем разница между многоконтурным счетчиком энергии и обычным счетчиком?
Ответ: Обычный счетчик энергии обычно измеряет одну цепь. Многоконтурный счетчик электроэнергии использует один контроллер и модульные измерительные блоки для контроля нескольких входящих и ответвленных цепей в рамках одной скоординированной системы.
Вопрос 2: Может ли одна система DFUN контролировать 144 цепи?
В3: Означает ли «144 цепи, одна система» один физический счетчик?
Вопрос 4. Какая модель DFUN поддерживает цепи постоянного тока?
Вопрос 5. Какая модель DFUN поддерживает 45 цепей переменного тока?
Вопрос 6: Какие протоколы связи поддерживает DFPM206?
Вопрос 7: Может ли DFPM206 анализировать гармоники?
В8: Подходит ли DFPM206 для центров обработки данных?
Вопрос 9: Как мне получить предложение по многоконтурному счетчику DFUN?
Связанные блоги
-
Интеллектуальное решение для тестирования емкости аккумулятора DFUN объединяет мониторинг BMS и проверку емкости. Узнайте о синергии непрерывного мониторинга и точного тестирования мощности критически важных энергосистем.Стоимость статьи -
Система мониторинга железнодорожных аккумуляторов обеспечивает надежное резервное питание для железнодорожного транспорта. Узнайте, как DFUN BMS контролирует напряжение, внутреннее сопротивление, температуру, SOC/SOH, на примерах из Таиланда Skyline и Гонконга MTR.Тематическое исследование -
Внутреннее сопротивление является одним из наиболее надежных ранних индикаторов состояния батареи VRLA, но не существует единого универсального числа, которое подсказывало бы вам, когда следует заменить батарею — показания лишь что-то означают по сравнению с собственным базовым уровнем элемента. В этой статье разбирается правило замены на 50% выше базового уровня, проверка отклонения ячейки на 20–30% для обнаружения отстающей единицы и почему внезапный скачок сопротивления имеет большее значение, чем высокое абсолютное значение. В нем также объясняется, почему одного сопротивления недостаточно (в сочетании с проверкой напряжения плавающего состояния, тестированием разряда емкости и визуальным осмотром) и как встроенная платформа DFUN для мониторинга батареи и тестирования емкости автоматизирует отслеживание пороговых значений по всей цепочке.Тематическое исследование -
Резервные аккумуляторы в больницах могут постепенно разрушаться и оставаться незамеченными между ручными проверками. В этой статье объясняются ключевые проблемы технического обслуживания и то, как непрерывный мониторинг уровня каждой батареи и цепочки DFUN BMS, охватывающий напряжение, температуру, внутреннее сопротивление, SOC и SOH, помогает больницам своевременно выявлять разряженные батареи, что иллюстрируется реальным случаем развертывания в немецкой больнице.Тематическое исследование
Получите предложение по многоконтурному учету DFUN
Отправьте нам количество цепей, однолинейную схему и требования к связи. Наша команда порекомендует подходящий контроллер DFUN, измерительные модули и датчики тока.
