Фактическая разрядная емкость аккумуляторов, которые длительное время работали в условиях плавающего заряда, часто неясна. Использование исключительно традиционных методов тестирования емкости обеспечивает ограниченную точность. Хотя изменения напряжения батареи и внутреннего сопротивления могут частично указывать на снижение емкости, эти параметры не являются окончательными показателями для измерения емкости батареи.
Единственное надежное решение — периодически проводить тестирование емкости посредством контролируемых циклов зарядки-разрядки. Это гарантирует, что батареи будут работать не менее чем на 80% своей емкости, удовлетворяя требованиям нагрузок постоянного тока во время перебоев в подаче переменного тока и выявляя потенциальные проблемы с батареями. Это критический элемент надежности системы электропитания постоянного тока.
DFUN Решение для проверки емкости аккумуляторного блока объединяет множество функций, включая удаленный онлайн-мониторинг, тестирование разряда емкости, сегментированную интеллектуальную зарядку, интеллектуальную работу и обслуживание батареи, балансировку и активацию батареи. Он подходит для систем питания постоянного тока, таких как телекоммуникационные источники питания (48 В) и оперативные источники питания (110 и 220 В).
Основываясь на многолетнем техническом опыте и применении в системах электропитания постоянного тока, DFUN разработала онлайн-системы тестирования емкости аккумуляторных батарей в режиме реального времени. Ключевым нововведением является внедрение устройства защиты от разряда, позволяющего проводить испытания мощности в безопасных условиях.
Блок защиты от разряда состоит из однонаправленного диода и нормально замкнутого контактора, соединенных параллельно и затем включенных в цепь питания аккумулятора. Во время проверки емкости диод гарантирует, что зарядка прекратится, а разрядка продолжится. Это не позволяет зарядному устройству подавать ток на аккумуляторную батарею, переводя аккумуляторную батарею в состояние горячего резерва (онлайн в режиме реального времени). Независимо от рабочего состояния системы тестирования емкости аккумуляторный блок остается в режиме онлайн. В случае сбоя зарядного устройства или системы переменного тока аккумуляторная батарея мгновенно подает питание на нагрузку постоянного тока.

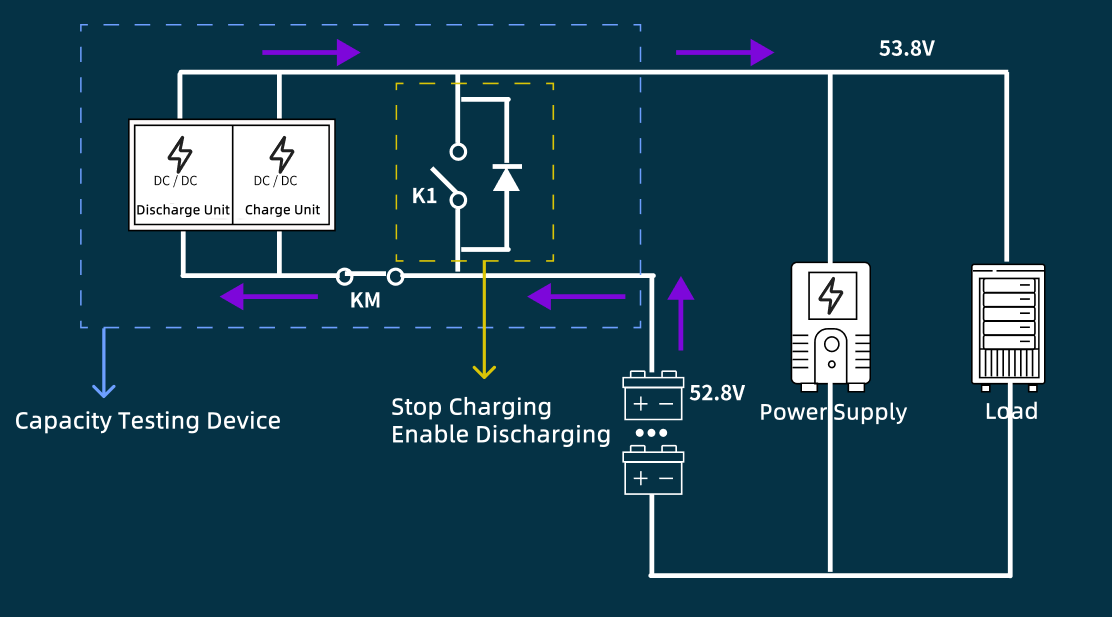

Система удаленного онлайн-тестирования мощности телекоммуникационных источников питания (48 В)

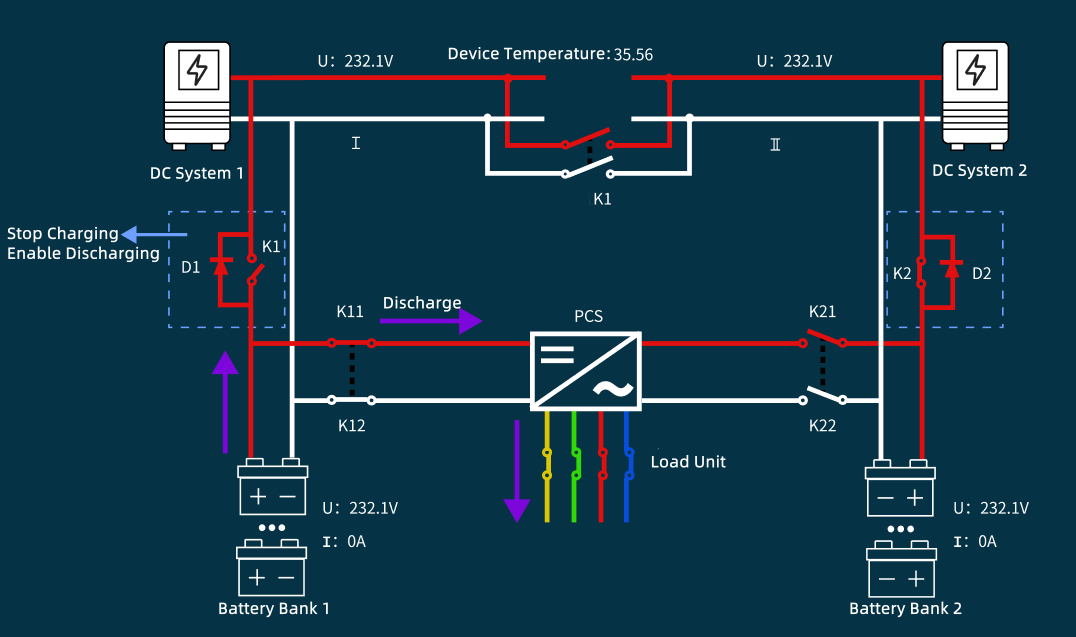

Система дистанционного онлайн-тестирования мощности источников питания (110 В и 220 В)
K1 остается закрытым, соединяя аккумуляторную батарею с шиной постоянного тока/зарядным устройством.
Аккумуляторный блок может как заряжаться, так и разряжаться. Если система переменного тока/зарядное устройство выходит из строя, аккумуляторная батарея обеспечивает питание нагрузки постоянного тока в режиме реального времени.
Блоки питания для телекоммуникаций (48 В)
К1 открыт, КМ закрыт: Аккумулятор разряжается через повышающий разрядный блок DC/DC и подключается к шине постоянного тока. В этом состоянии выходное напряжение системы проверки емкости выше, чем напряжение источника постоянного тока, что обеспечивает питание нагрузки от системы проверки емкости (аккумуляторного блока). Цепь диода (D1) прекращает зарядку, обеспечивая разрядку.
Оперативные источники питания (110 В и 220 В)
К1 открыт, К11 закрыт: Батарейный блок разряжается через инвертор PCS, возвращая энергию в сеть переменного тока. Цепь диода (D1) прекращает зарядку, обеспечивая разрядку.
В обоих типах систем блок защиты от разряда (K/D) гарантирует, что даже в случае возникновения сбоев в системе переменного тока, зарядном устройстве или системе тестирования емкости аккумуляторный блок остается способным подавать мощность в режиме реального времени на нагрузку постоянного тока. Такое немедленное реагирование удовлетворяет потребности в аварийной электроэнергии в экстремальных сценариях.
За счет интеграции блока защиты от разряда (К/Д) в цепь питания аккумулятора система обеспечивает бесперебойное питание от аккумуляторного блока во время периодического тестирования разряда емкости. Это повышает безопасность и надежность систем питания постоянного тока, обеспечивая надежную защиту критически важных операций.
