Внутреннее сопротивление является одним из наиболее надежных ранних индикаторов состояния батареи VLRA/ИБП, но многие группы технического обслуживания по-прежнему задают один и тот же вопрос при каждом цикле проверки: насколько высоко должно подняться внутреннее сопротивление, прежде чем батарею действительно потребуется заменить?
Короткий ответ: единого универсального числа не существует, но есть надежный метод.
Важное значение имеет не исходное значение внутреннего сопротивления, а то, насколько далеко это значение отклонилось от базовой линии батареи и насколько оно согласуется с остальной частью строки. Интегрированная платформа мониторинга и тестирования емкости аккумулятора DFUN постоянно отслеживает именно это, поэтому решения о замене принимаются на основе данных о тенденциях, а не на одной выборочной проверке.
✅ DFUN Разница
Наша система мониторинга батарей непрерывно записывает внутреннее сопротивление, напряжение и температуру каждой ячейки и сравнивает каждое показание с установленным базовым уровнем — автоматически отмечая ячейки, которые пересекают пороговые значения 30%, 50% и 100%, вместо ожидания следующего ручного теста.
| Состояние | превышения базового уровня | Рекомендуемое действие |
|---|---|---|
| Менее 30% | Нормальный | Продолжить регулярные проверки |
| 30% – 50% | Смотреть | Увеличение частоты проверок, отслеживание тенденций |
| Более 50% | Замените в ближайшее время | Добавить в план замены, расставить приоритеты по бюджету |
| Более 100% (в 2 раза больше базового уровня) | Неисправная ячейка | Немедленно замените, рассматривайте как отстающий элемент. |
Эти пороговые значения применяются к собственным зарегистрированным базовым показателям ячейки, а не к общим отраслевым показателям. Заводское внутреннее сопротивление зависит от емкости, химического состава и марки, поэтому наиболее надежным ориентиром являются показания, полученные при установке, когда батарея была новой.
Внутреннее сопротивление батареи VRLA состоит из двух компонентов: омического сопротивления (пластины, электролит, соединительные перемычки) и поляризационного сопротивления (сопротивление переносу заряда и диффузии ионов в результате электрохимической реакции). Число, сообщаемое портативным тестером, представляет собой сумму обоих.
Новые батареи из одной и той же производственной партии имеют примерно одно и то же значение. По мере старения аккумулятора (коррозия пластин, отслаивание активного материала, высыхание электролита, сульфатация) это значение неуклонно растет. Внутреннее сопротивление является сильным показателем состояния здоровья, но только если сравнивать его с известной отправной точкой.
Заводское внутреннее сопротивление напрямую коррелирует с емкостью — чем больше пластины, тем меньше сопротивление. Распространенные форматы ИБП на 12 В существенно различаются в зависимости от технологического направления:
| Тип батареи | Типичный номинал | Заводское внутреннее сопротивление (справочное) |
|---|---|---|
| Стандартное годовое общее собрание VRLA | 12 В 100 Ач | ~4–6 мОм |
| Высокоэффективный гель с длительным сроком службы | 12 В 100 Ач | ~2–3 мОм или ниже |
Это лишь ориентировочные диапазоны. Различия в брендах и линейках продуктов значительны — всегда сверяйтесь с техническими данными производителя и записывайте измерения каждой новой батареи при установке в качестве реальной базовой линии для этой линейки.
Наиболее широко используемый отраслевой критерий: когда внутреннее сопротивление клетки превышает зарегистрированный базовый уровень более чем на 50%, ее состояние здоровья значительно ухудшилось, чтобы гарантировать тщательное отслеживание и планирование замены.
Пример: батарея емкостью 100 Ач с базовым сопротивлением 5 мОм, показанная три года спустя с показателем 7,5 мОм, пересекла линию 50%. Если он продолжает превышать базовый уровень в два раза (10 мОм), считайте это подтвержденным отказом ячейки.
Помимо абсолютного значения отдельной ячейки, не менее важна Показания ячейки на 20–30 % выше, чем у соседей, сигнализируют о серьезном дисбалансе упаковки, даже если они сами по себе не пересекли линию на 50 % выше базового уровня. согласованность по всей строке .
Батарейная цепочка надежна настолько, насколько надежен ее самый слабый элемент. Одна высокоомная ячейка:
Интегрированная BMS DFUN заранее выявляет слабые ячейки посредством непрерывного отслеживания тенденций; тест емкости подтверждает, действительно ли необходима замена — с той же платформы.
Внутреннее сопротивление обычно растет медленно и неуклонно из года в год. Внезапный скачок между двумя последовательными проверками, а не большое число само по себе, является самым сильным сигналом об остром повреждении: микрозамыкание, перелом пластины, серьезная потеря воды или выраженная сульфатация. Непрерывный мониторинг немедленно улавливает этот сдвиг; фиксированный годовой цикл испытаний может пропустить его на несколько месяцев.
| Рекомендуемые триггерные точки | уровня приложений |
|---|---|
| Критически важные (ядро центра обработки данных, больничное операционное отделение, финансовая торговля) | Флаг на 30 % выше базового уровня; перейти к планированию замены на уровне 50%. Не ждите неудачного теста емкости. |
| Общее предприятие/базовая станция связи | Флаг на 50 % выше базового уровня; заменить при 100%+ (2x базовый уровень). Если бюджет ограничен, в первую очередь расставьте приоритеты для наиболее отстающих ячеек. |
| Прошлая проектная жизнь струны | Начните составлять бюджет замены независимо от показаний сопротивления — календарный срок службы и срок службы цикла являются независимыми факторами. |
Предотвратите отказы батарей ИБП, поддерживайте бесперебойную работу 24 часа в сутки, 7 дней в неделю и планируйте профилактическую замену вместо экстренных замен.

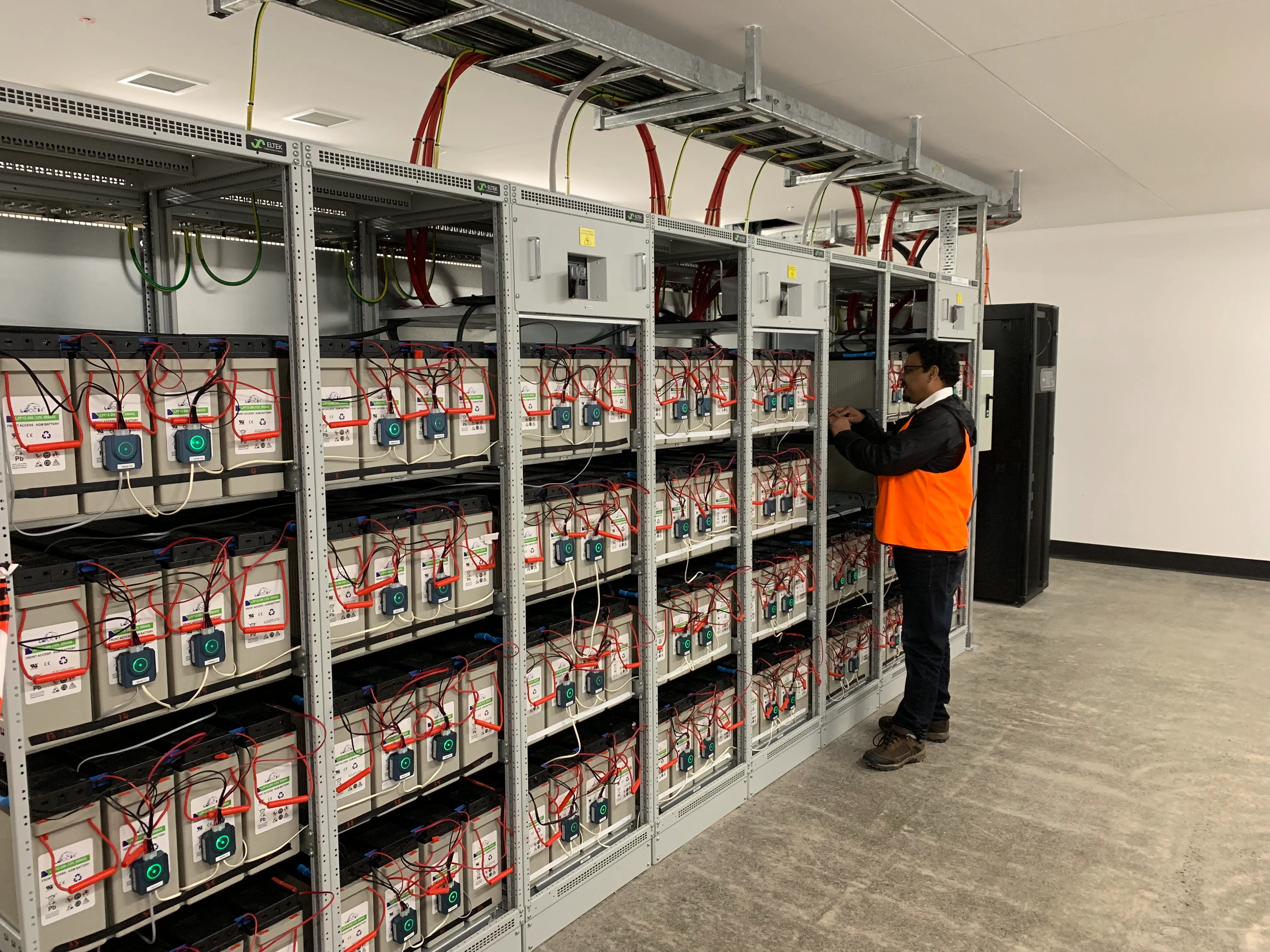

Постоянно контролируйте удаленные базовые станции, сокращайте количество выездов грузовиков и отслеживайте выход из строя ячеек до того, как они вызовут сбой.
Обеспечьте надежность системы постоянного тока и поддерживайте отчеты о соответствии требованиям с помощью непрерывных данных о тенденциях для каждой ячейки.
Защитите критически важное медицинское оборудование и уменьшите риск незамеченной деградации аккумуляторов перед отключением электроэнергии.
| Требование | DFUN Интегрированное решение |
|---|---|
| Непрерывное отслеживание базовой линии | ✓ Внутреннее сопротивление каждой ячейки регистрируется автоматически |
| Пороговое оповещение | ✓ Флаги 30%/50%/100% передаются в NOC/EMS. |
| Слабая идентификация ячейки | ✓ Анализ тенденций + подтверждение теста мощности |
| Планирование замены | ✓ На основе данных, а не догадок |
| Централизованное управление | ✓ Платформа DFCS4200, многосайтовая |
Внутреннее сопротивление — единственный наиболее полезный ранний индикатор состояния батареи VRLA, но он что-то значит только тогда, когда сравнивается с известным базовым уровнем, а не с общим числом, взятым из таблицы данных. Правило 50% превышения базового уровня, проверка отклонений между ячейками на 20–30% и внимание к внезапным скачкам дают командам технического обслуживания надежную и обоснованную основу для определения сроков замены. Сочетание этой структуры с непрерывным мониторингом BMS и периодическим тестированием мощности полностью устраняет необходимость догадок.
Ни одна цифра не применима ко всем брендам и мощностям. Надежный подход заключается в сравнении текущих показаний каждой ячейки с ее собственным базовым уровнем, установленным в момент установки, а не с общим отраслевым показателем.
Да. Некоторые элементы сохраняют приемлемые показания сопротивления, в то время как емкость уже упала ниже допустимого порога, поэтому периодические испытания на разрядку по-прежнему необходимы наряду с мониторингом сопротивления.
Плавающее напряжение в основном поддерживается выходом зарядного устройства, а не собственным запасом энергии аккумулятора, поэтому элемент с высоким сопротивлением все еще может показывать нормальные показания напряжения.
Ежеквартально обычно для критически важных сайтов; раз в полгода для предприятий общего назначения или телекоммуникационных объектов. Непрерывный мониторинг BMS эффективно сокращает время до реального времени, автоматически отслеживая тенденции.
Да. Постоянное внутреннее сопротивление каждой ячейки и изменение температуры могут выявить отстающую ячейку за несколько недель или месяцев до того, как она будет включена в фиксированный график проверок.
